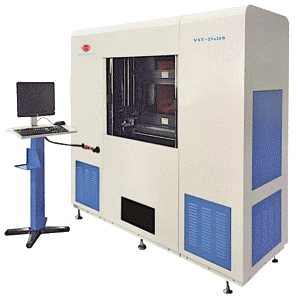

Установка электрического контроля мод. VST-25x28W производства ф. Visztek (Гонконг) (Рис. 185)
Назначение:
Высокопроизводительная система перемещения по осям X/Y
Система перемещения с подающим винтом и измерительное аппаратное обеспечение для высокой скорости, и точности тестирования.
Конструкция оси Z с щупами малой массы
Обеспечена высокая скорость перемещения по оси z также благодаря небольшой массе каретки щупа. Нет видимых повреждений даже очень мягких покрытий.
Автоматическое определение положения тестируемой платы по камерам
Для быстрого и простого позиционирования печатной платы в раме используется полностью автоматический алгоритм при помощи двух видеокамер по одной с каждой стороны.
Программное обеспечение
Простое программное обеспечение для управления тестером на базе Windows. Входные форматы IPC и из системы подготовки данных Ucam.
Использование щупов Kelvin
Аппаратное и программное обеспечение позволяют тестировать печатные платы с порогом сопротивления до 0,05 мОм при использовании щупов Kelvin.
| Технические характеристики | |
| >Количество щупов | 2 + 2 |
| Давление щупа | 5 – 10 грамм |
| Максимальная тестируемая область | 711 х 635 мм |
| Минимальная тестируемая область | 50 х 50 мм |
| Толщина платы | 0,3 – 6 мм |
| Растягивающая рама | Да |
| Мультипликация | Есть |
| Привод | подающий винт |
| Повторяемость | ± 3 мкм |
| Разрешение | ± 3 мкм |
| Минимальное расстояние между площадками | 150 мкм |
| Минимальный размер контактной площадки | 75 мкм |
| Напряжение тестирования (регулируемое) | 50 – 500 В |
| Ток тестирования (регулируемый) | 10 – 500 мА |
| Тестирование на проводимость (регулируемое) | 5 – 500 Ом |
| Тестирование на изоляцию (регулируемое) | 5 – 250 МОм |
| Количество камер (CCD) | 2 |
| Интерфейс пользователя | Windows |
| Формат данных | MNF / IPC |
| Скорость тестирования при использовании стандартных щупов | 3500 точек / мин |
| Скорость тестирования при использовании щупов Kelvin | 800 точек / мин |
| ПО для подготовки данных | Ucam |
| Ремонтная станция | Faultstation |
| Размеры (Ш х Г) | 2150 х 800 мм |
| Высота | 2250 мм |
| Вес | 1800 кг |
| Давление сжатого воздуха | 4 бара |
| Электропитание | 220 В, 50 Гц, 8 A |
