Установки ультразвуковой отмывки печатных плат

Оборудование для малых серий и прототипов

Ультразвуковые ванны (Ultrasonic Cleaner)

Ванны ультразвуковые предназначаются для эффективной предстерилизационной очистки от биологических, механических, лекарственных и прочих загрязнений; а также дезинфекции изделий медицинского назначения, изготовленных из металлов и стекла.

Рекомендованы для высокоэффективной очистки узлов и механизмов, имеющих небольшие размеры от характерных загрязнений, оставляемых маслами, смазками, топливом в обычной и агрессивной среде в условиях высоких температур и давления, дегазации,. обеспенивания, перемешивания, экстракции, эмульгирование , размельчения порошков, дробления клеток

Подогрев требуется для увеличения скорости реакции водных растворов щелочей или кислот (т.е. повышение температуры раствора ведет к химическому очищению, для ультразвуковой очистки высокая температура не требуется), но излишняя температура раствора может привести к тому, что пузырьки перестанут схлопываться и воздействовать на загрязнитель. Мощность излучателя рассчитывается исходя из размеров ванны и предполагает проникновение ультразвуковые волны во все точки с достаточной амплитудой и равномерным воздействием на деталь.

>
Оборудование высокой производительности

Установка ультразвуковой отмывки Model 520

Установка ультразвуковой отмывки Model 520

Настольная модель ультразвуковой отмывки разработана для отмывки небольших трафаретов или для небольшого количества больших трафаретов содержащих мелкие элементы, таким образом, исключая их повреждения, что возникает при ручной отмывке.

Эта модель также подходит производителям небольшой номенклатуры изделий, у которых нетнеобходимости приобретения автоматических систем ультразвуковой отмывки. Эта модельобеспечивает отмывку такого же качества, как и автоматические системы.

Система может использоваться в качестве отдельностоящей установки, а также быть встроенной в стол для сохранения рабочего пространства.

Эта модель была разработана для отмывки трафаретов размером 510х510мм за две минуты, но также может быть использована для отмывки трафаретов за 4 минуты размером 750х860мм, поочередно с каждой стороны.

Установка ультразвуковой отмывки Model 1500

Установка ультразвуковой отмывки Model 1500

Установка ультразвуковой отмывки Model 1500 гарантирует очистку трафаретов от любого типа паяльной пасты даже с самыми мелкими компонентами.

Эта установка отмывки является идеальным вариантом для выполнения ультразвуковой отмывки трафаретов и рам.

Оборудование Smart Sonic победило на конкурсе SMT Vision Award. Ни одно другое оборудование не получило такого высокого стандарта.

Пользователи, которые приобрели это оборудование, могут быть уверены, что используемое ими оборудование разработано с применением самых передовых технологий.

Установка ультразвуковой отмывки Model 6000

Установка ультразвуковой отмывки Model 6000

Установка ультразвуковой отмывки Model 6000 была разработана для участков сборки печатных плат требующих высокое качество и полную автоматизацию, экономичность и гибкость. Конструкция системы обеспечивает простоту загрузки/разгрузки , благодаря тому, что загрузочное устройство находится на высоте 99см. Емкость бака составляет всего 130 литров, что снижает потребление растворов на 40%.

Эта установка оборудована емкостью для отмывки трафаретов, что исключает необходимость заполнения емкости водой. Возможна поставка водяного пистолета для промывки деталей в случае необходимости.

Работа на установки отмывки осуществляется следующим образом. Оператор устанавливает трафарет в направляющие и выбирает один из режимов отмывки на ЖК мониторе. Происходит автоматическая отмывка в течение одной – двух минут. Затем происходит ополаскивание трафарета в течение 5 – 10 сек и автоматическая разгрузка.

Система ультразвуковой отмывки серии R

Система ультразвуковой отмывки серии R

Ультразвуковые отмывки серии R — это системы, сочетающие в себе все необходимое для отмывки как собранных печатных плат, так и для отмывки какой-либо оснастки. Данные установки ультразвуковой отмывки оснащаются источником ультразвука с частотой 28 или 40 кГц. Бак может вмещать от 85 до 160 литров, в зависимости от модели. Системы также оснащаются нагревателями, позволяющими осуществить нагрев жидкости до 80°С.

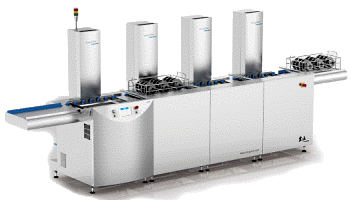

Автоматическая модульная система ультразвуковой отмывки серии RA

Автоматическая модульная система ультразвуковой отмывки серии RA

Модульная система ультразвуковой отмывки серии RA позволит вам обеспечить отмывку любых материалов с высокой производительностью. Система может включать в себя различные модули: модули с ультразвуком, модули ополаскивания с функцией покачивания, модулей сушки горячим воздухом и другие. Система может быть оснащена автоматизированным конвейером, который осуществляет перемещение корзин между модулями. В остальном, модули с ультразвуком – это классическая система ультразвуковой отмывки.

Ультразвуковая отмывка серии RM

Ультразвуковая отмывка серии RM

Полуавтоматическая система ультразвуковой отмывки серии RM позволяет отмывать печатные платы, платы с неправильно нанесенной паяльной пастой, ракели, оснастку и другие материалы. Производитель предлагает различные варианты вместимости корзины, а также разные варианты частоты ультразвука, также две разные частоты с возможностью переключения между ними.

Настольная ультразвуковая ванна

Настольная ультразвуковая ванна

Настольные ультразвуковые ванны серии R могут быть использованы в качестве системы ультразвуковой отмывки для отмывки различных оснасток, ракелей, насадок установщика, а также небольших печатных плат. Ванна может оснащаться источником ультразвука 28 или 40 кГц. Производитель предлагает две модификации на 10 и 30 литров. Также в системе реализован нагрев моющей жидкости до 60℃. Данные ванны отлично подойдут для отмывки небольших печатных плат условиях мелкосерийного производства и прототипов.
