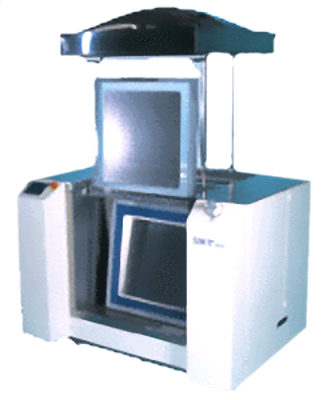

Установка ультразвуковой отмывки Model 6000

Установка ультразвуковой отмывки Model 6000

Установка ультразвуковой отмывки Model 6000 была разработана для участков сборки печатных плат требующих высокое качество и полную автоматизацию, экономичность и гибкость. Конструкция системы обеспечивает простоту загрузки/разгрузки , благодаря тому, что загрузочное устройство находится на высоте 99см. Емкость бака составляет всего 130 литров, что снижает потребление растворов на 40%.

Резервуар был разработан таким образом, чтобы установка отмывки использовалась только по одному назначению, например для отмывки трафаретов. Для применения машины для различных целей достаточно добавить бак, что позволит очищать с этой машиной рамы, радиаторы печей, окисленные части и т.д.

Эта установка оборудована емкостью для отмывки трафаретов, что исключает необходимость заполнения емкости водой. Возможна поставка водяного пистолета для промывки деталей в случае необходимости.

Работа на установки отмывки осуществляется следующим образом. Оператор устанавливает трафарет в направляющие и выбирает один из режимов отмывки на ЖК мониторе. Происходит автоматическая отмывка в течение одной – двух минут. Затем происходит ополаскивание трафарета в течение 5 – 10 сек и автоматическая разгрузка.

Преимущества установки ультразвуковой отмывки Model 6000
  • Очистка от паяльной пасты, флюса и окислений на одной установке
  • Небольшая высота для удобства загрузки/разгрузки
  • Смачивание, отмывка и ополаскивание в одной установке
  • Экономия растворов до 40%
  • Полный цикл отмывки – 4мин.
Технические характеристики
Размер отмываемого изделия 750 х 750 мм
Размер ванны 190 х 840 х 760 мм
Объем ванны 129 л
Время отмывки от  паяльной пасты 1 – 2 минуты
Количество программ отмывки 4
Требования к помещению
Давление воды 40 PSI
Ширина 1626 мм
Длина 1370 мм
Высота с закрытой загрузкой 1370 мм
Высота с открытой загрузкой 2286 мм
Электропитание 220В, 1 фаза, 11А
Нагрев бака отмывки дополнительно 16А
Дополнительная промывка дополнительно 25А, 3 фазы
