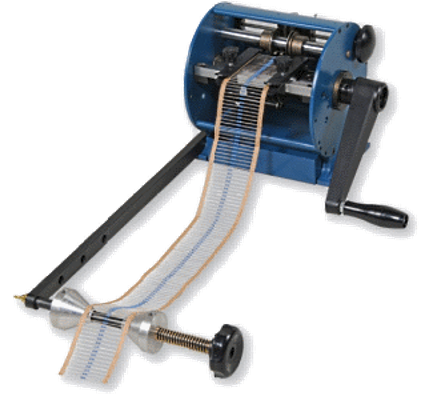

Установка формовки и обрезки выводов аксиальных компонентов RT-80

Установка формовки и обрезки выводов аксиальных компонентов RT-80
Технические характеристики
Габариты 380 Х 180 Х 210 мм
Вес 8 кг
Производительность 50000 шт./час

Варианты формовки выводов аксиальных компонентов:

Примеры формовки и обрезки выводов аксиальных компонентов 1
Тип Варианты исполнения
A - Длина корпуса, мм 3.5-37.6 3.5-37.6 3.5-37.6 3.6-18 3.5-37.6
B - Длина вывода, мм 3.5-10 3.5-10 3.5-10 2-12 -
C – мин. плечо, мм 1.2 0.6 1.2 3.5 3
W - вывода, мм 0.35-0.8 0.35-.,8 0.35-1.5 0.35-0.8 0.35-1
D - корпуса, мм 1.5-8 1.5-8 1.5-8 1.5-6 1.5-8
P – Шаг, мм 6-40 5-40 6-40 2.5-13.5 -
H - Длина вывода, мм мм 25 макс -
R – Радиус, мм 1-3 -
