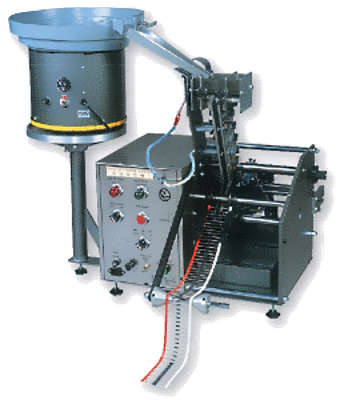

Установка формовки и обрезки выводов аксиальных компонентов RF-101

Установка формовки и обрезки выводов аксиальных компонентов RF-101
Технические характеристики
Производительность 110 шт./мин
Электропитание 220 В, 50 Гц
Габариты 1050 Х 600 Х 650 мм
Вес 115 кг
Примеры формовки и обрезки выводов аксиальных компонентов 1
Примеры формовки и обрезки выводов аксиальных компонентов 2
Примеры формовки и обрезки выводов аксиальных компонентов 3

Варианты формовки выводов аксиальных компонентов:

Вертикальная

Вариант формовки и обрезки 1
A Длина корпуса 3.8   ̴ 20 мм
B Диаметр корпуса 2.3   ̴ 8 мм
C Мин. плечо 1.2 мм
D Высота фиксированная 8 мм или более
E Длина вывода регулируемая
L Шаг A + 2C
W Диаметр вывода 0.4   ̴ 1.3 мм
Вариант формовки и обрезки 2

Горизонтальная

Вариант формовки и обрезки 2
A Длина корпуса 3.8   ̴ 20 мм
B Диаметр корпуса 2.3   ̴ 8 мм
C Мин. плечо 1.2 мм
D Высота фиксированная 5 мм или более
E Длина регулируемая
P Шаг 2.5 мм
W Диаметр вывода 0.4   ̴ 1.5 мм
