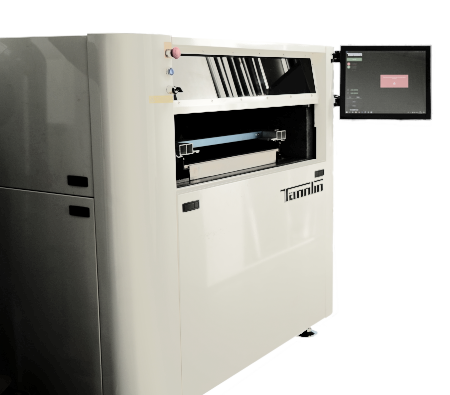

Установка лазерной резки Tannlin

Установка лазерной резки Tannlin

Установка лазерной резки Tannlin предназначена для изготовления трафаретов для поверхностного монтажа печатных плат. В мире существует несколько методов изготовления трафаретов, но ввиду высокой надежности и удобства лазерная резка является одним из самых популярных в России, помимо прочего система не требует длительной подготовки.

Данная система лазерной резки трафаретов позволит вам изготавливать высокопрецизионные трафареты из нержавеющей стали толщиной от 10 мкм до 0,6 мм, а также размером до 1800 x 600. Установка лазерной резки оснащена встроенной системой автоматической оптической инспекции, а также машина может оснащаться автоматической системой для удаления пыли.

В система лазерной резки трафаретов Tannlin установлен оптоволоконный лазер с прецизионной оптической системой, позволяющий осуществлять резку с точностью до 5 мкм и без образования шероховатости на кромках апертур. Это позволяет полностью исключить дополнительный процесс электрополировки трафарета.

Еще одной особенностью лазерной резки Tannlin является функция, обеспечивающая возможность изготовления многоуровневых трафаретов с участками различной толщины, это позволяет обеспечить на контактных площадках столбики припоя разной высоты (объема).

Особенности
  • Возможность оффлай программрования
  • Возможность изготовления многоуровневых (ступенчатых) трафаретов
  • Автоматическая система удаления пыли
  • Встроенная система автоматической оптической инспекции
Технические характеристики
Материал 0,01 – 0,6 мм (нержавеющая сталь)
Максимальный размер трафарета 1800 x 600 мм
Производительность 30 000 апп./час (при плотном SMT монтаже)
70 000 апп./час (для BGA)
Точность 5 мкм
Повторяемость позиционирования 2 мкм
Максимальная скорость привода 3000 мм/с
Габаритные размеры 1300 x 1300 x 1200 мм
Электропитание 220В; 3,6 кВт
Вес 1600 кг
