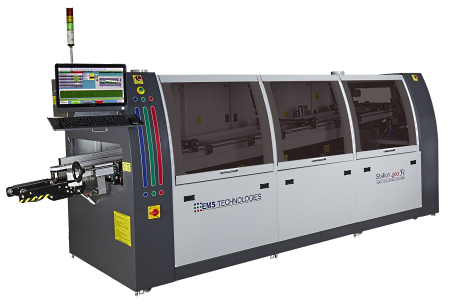

Система пайки волной припоя Stallion 400 FC

Система пайки волной припоя Stallion 400 FC

Система пайки волной припоя Stallion 400 FC предназначена для пайки штыревых и поверхностно монтируемых компонентов с по мощью волны припоя. Данная установка способна осуществлять пайку с помощью двойной волны припоя, что особенно важно при наличии SMD компонентов на стороне пайки. В этой системе пайки волной реализован пальчиковый конвейер с возможными двумя типами держателей. Конвейер позволяет работать с печатными платами длинной до 500 мм. Перед процессом пайки осуществляется флюсование (с помощью струйного или пенного флюсователя) и предварительный нагрев. Основная концепция данной установки волны припоя подразумевает использование ее в условиях крупносерийного производства печатных плат..

Особенности системы пайки волной припоя Stallion 400 FC

  • Возможность установки дополнительного нагревателя с верхней стороны
  • Зональная регулировка температуры предварительного нагрева
  • Работа по бессвинцовой технологии
  • Возможность установки бака для припоя из титанового сплава
Размер печатных плат шириной до 500 мм
Скорость конвейера 0 – 2 000 мм/мин
Высота конвейера высота 750 ± 20мм
Зона предварительного подогрева 1800 мм
Тип нагрева конвекционный
Температура преднагрева до 220 оС
Температура ванны припоя От комнатной до 300 оС
Угол пайки печатных плат 4 - 7°
Объем бака для флюса 5 л
Тип припоя Бессвинцовый припой или Обычный припой
Вместительность ванны припоя 350 кг
Время нагрева припоя ~ 100 мин
Высота волны до 15 мм
Вид пальчиковых держателей L или V
Сжатый воздух 5 бар (120 л/мин)
Электропитание 3 фазы, 380 В, 50 Гц, 40 кВт
Вытяжка 500 м3/час
