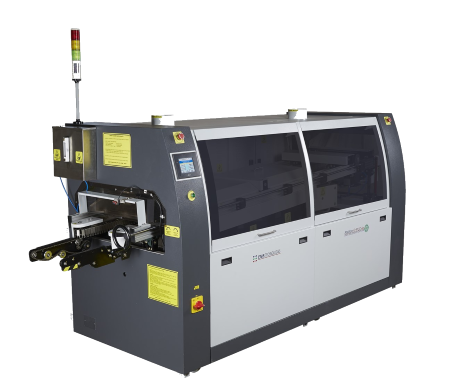

Установки пайки волной припоя STALLION CC/FC

Установки пайки волной припоя STALLION CC/FC

Новые установки пайки волной припоя мод. Stallion от EMS Technologies являются экономичными и компактными моделями, разработанными на базе настольной модели. Новые модели обзавелись новыми особенностями такими как, большой LCD экран, титановая ванна, конвекционный предварительный нагреватель, что делает их еще более привлекательными. Данные системы пайки волной предлагаются в двух модификациях: с конвейером пальчикового типа и с конвейером для носителя.

В обоих модификациях реализован модуль флюсования и модуль предварительного нагрева. Емкость для флюса изготовлена из нержавеющей стали объемом 5 литров. Также модуль оснащен воздушным ножом для снятия лишнего флюса. Предварительный нагрев осуществляется за счет конвекции горячего воздуха. Мощный обдув воздухом позволяет точно выдержать одинаковую температуру по всему изделию.

Установки пайки волной припоя STALLION CC/FC - Особенности
  • Длинная каретка 500 мм, дополнительная поддержка
  • Постоянный контроль уровня флюса и его плотности
  • Пенный или струйный флюсователь
  • 2-х ступенчатый предварительный конвекционный нагрев
  • Волна орбитальной формы для пайки SMD
  • Регулируемый угол наклона конвейера
  • Съемный модуль пайки
Технические характеристики
  STALLION CC STALLION FC
Размер печатных плат 300 х 400 мм.
Конвейер от 0 – 2 м/мин
Флюсователь Емкость бака с флюсом 5 л
Стандартная установка Одиночная волна
(орбитальная волна в качестве дополнительной опции)
Угол конвейера 4 или 5° 3,4,5°
Давление распыления флюса (расход) 5 кгс/см2
Тип припоя Бессвинцовый припой или Обычный припой
Вместительность ванны припоя 170 кг (225 кг для двойной волны)
Габаритные размеры и вес
Размеры (Д х Ш) 2 850 x 1 250 мм 3200 х 1250 мм
Высота 1 700 мм
Вес 500 кг 385 кг
Требования к помещению
Электричество 3 фазы, 415 В
Мощность при запуске 16 кВт 11 кВт
