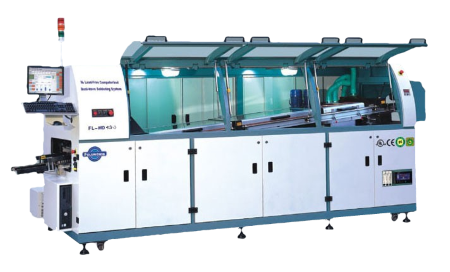

Установки пайки волной припоя FL - MD 300A/450A, FL - MD 300/450, FL - MD 300N/450N

Установки пайки волной припоя FL - MD 300A/450A, FL - MD 300/450,FL - MD 300N/450N

Высокопроизводительная система пайки волной припоя позволит осуществлять на вашем предприятии пайку SMD и THT компонентов с большой скоростью. Система имеет встроенные модули флюсования и предварительного нагрева, полностью обеспечивающие технологических процесс. А для повышения качества паяного соединения система может осуществлять пайку в азотной среде.

Система предварительного подогрева: 3 независимых модуля подогрева (общая длина 1,8м) состоят из плит нагрева и вентиляторов, конструкция которых запатентована. Зона предварительного подогрева с конвекцией горячего воздуха гарантирует наилучшую температуру и время активации флюса. Дополнительно, как опция, может быть установлен инфракрасный подогреватель.

Конвейерная система: Входной конвейер (с цепным или ремневым приводом) пальчикового типа имеет усиленные титановые держатели печатных плат. Автоматическая очистка держателей продлевает их срок службы. Скорость может регулироваться от 100 до 2 000 мм/мин.

Флюсователь распылением: на всех моделях применяется флюсователь распылением. Специально разработанный воздушный нож предотвращает попадание флюса в зону предварительного подогрева. Поток флюса и воздуха может быть настроен с помощью панели управления.

Титановая ванна для бессвинцового припоя: на установках применяется система пайки двойной волной. Разница температур между двумя волнами составляет менее чем 30°С.

Окисление припоя минимизировано. Остатки припоя попадают в переднюю часть ванны, что позволяет легко их удалять. Возможность пайки по бессвинцовой технологии.

Система охлаждения: с использованием турбинного вентилятора охлаждает обе стороны печатной платы (для установок FL-MD300A/450A и FL-MD300/450). Внешняя установка охлаждения азотом разработана для работы вместе с азотными системами пайки волной (для установок FL-MD300N/450N).

Система циркулирования азота: позволяет улучшить смачиваемость и уменьшить вязкость бессвинцового припоя и гарантирует получение блестящих и гладких паяных соединений (для установок FL-MD300N/450N).

Опции:системы пайки волной припоя

  • Система поддержки печатной платы по центру с автоматической настройкой высоты, предотвращающая искривление печатных плат больших размеров при проходе через волну.
  • Внешняя установка охлаждения воздуха для быстрого охлаждения нижней стороны печатной платы и получение глянцевых и четких паяных соединений
Технические характеристики
FL-MD300A/450A FL-MD300/450 FL-MD300N/450N
Способ управления Ручное Windows XP
Размер печатных плат Макс. 300 мм. / Макс. 450 мм.
Конвейер 100 – 2000 мм/мин, направление движения слева направо / справа налево, высота 750 ± 20мм
Зона предварительного подогрева Длина 1800 мм, ширина 500 мм, диапазон температуры от комнатной до 230°С
Температура ванны припоя От комнатной до 300°С
Угол пайки печатных плат 4 - 7
Давление распыления флюса (расход) 5 – 6 кгс/см (10 – 100 мл/мин)
Тип припоя Бессвинцовый припой или Обычный припой
Вместительность ванны припоя 400 кг / 450 кг
Потребление азота - 15 – 30 м3/час 15 – 30 м3/час
Габаритные размеры и вес
Размеры (Д х Ш) 4 300 x 1350 мм / 4300 х 1450 мм
Высота 1720 мм
Вес 1430 кг / 1560 кг 1460 кг / 1 560 кг 1660 кг / 1 760 кг
Требования к помещению
Электричество 3 фазы, 380 В, 50/60 Гц
Мощность 8 кВт
Мощность при запуске 30 кВт
