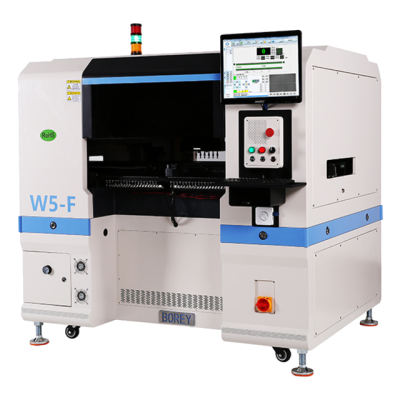

Установщик компонентов поверхностного монтажа SMT W5

Установщик компонентов поверхностного монтажа SMT W5

Автоматический установщик SMD компонентов SMT W5 предназначен для установки электронных компонентов в условиях серийного производства электронных модулей. Данный установщик компонентов является топовой моделью линейки SMT W.

Автомат установки компонентов оснащен установочной головкой с 8-ю захватами, конвейерной системой и зоной для установки питателей из катушек, пеналов и поддонов, системой распознавания и выравнивания компонентов и соответствующее программное обеспечение.

Установщик может развивать механическую скорость до 15 000 комп/час и имеет самую большую зону питателей – 78 позиций для 8-мм лент. Данный установщик является отличным решением для серийной сборки электронных модулей со средним количеством типономиналов компонентов на вашей плате.

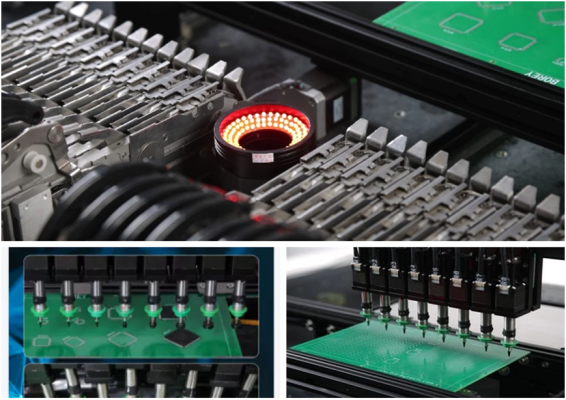

В установщике компонентов используются одни из самых популярных в мире установщиков начального уровня пневматические питатели ф. Yamaha. В установочной голове используются насадки ф. Juki. Также в установщиках компонентов данной серии применяются приводы ШВП ф. Panasonic. Для распознавания и выравнивая компонентов используется стационарная Fly-camera, которая осуществляет распознавание компонентов «на лету».

Особенности:

  • Оптимизация установки по требованиям Заказчика
  • Простая эксплуатация и быстрая переналадка
  • Хорошее соотношение цена/качество
  • Гарантия 12 месяцев
  • Камера распознавания «на лету»
  • Сервоприводы Panasonic
Технические характеристики
Максимальная скорость установки 15000 компонентов в час
Рабочая область 480 х 330 мм (опционально до 1200 x 330 мм)
Размер компонента от 0402 до 35 x 35 мм
Видеосистема Выравнивание платы, центрирование компонентов
Количество захватов 8
Точность позиционирования 30 мкм
Вместительность фидерной консоли 78, 8мм питателей
Импорт данных Встроенный CAD, Gerber конвертор
Типы питателей Питатели для лент шириной от 8 мм до 44 мм
Вибропитатели для подачи компонентов из пеналов
Матричные поддоны
Сжатый воздух 6 бар
Электропитание 220В, 50Гц, 1000 Вт
Вес 1500 кг
Габаритные размеры 1630 x 1350 x 1450 мм
Установщик компонентов SMT W5 - питатели
