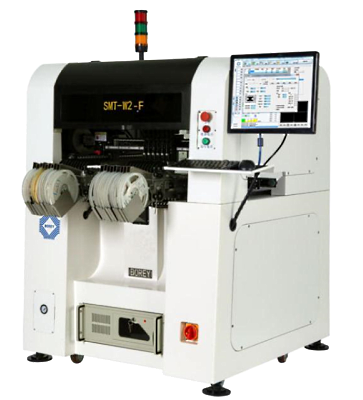

Установщик компонентов поверхностного монтажа начального уровня SMT W2

Установщик компонентов поверхностного монтажа начального уровня SMT W2

Второй в своей серии автоматический установщик SMD компонентов SMT W2 предназначен для установки электронных компонентов в условиях мелкосерийного и прототипного производства электронных модулей. Установщик компонентов начального уровня SMT W2 является следующей модернизацией установщика SMT W1.

Данный установщик компонентов уже имеет собственную раму, также, как и SMT W1, оснащен установочной головкой с 6-ю захватами, конвейерной системой и зоной для установки питателей из катушек, пеналов и поддонов, системой распознавания и выравнивания компонентов и соответствующее программное обеспечение. Основное отличие от SMT W1 это установка всей систему на собственную раму, что позволило значительно увеличить производительность до 10 000 комп/час.

В установщике компонентов используется одни из самых популярных в мире установщиков начального уровня пневматические питатели ф. Yamaha. В установочной голове используются насадки ф. Juki. Также в установщиках компонентов данной серии применяются приводы ШВП ф. Panasonic. Для распознавания и выравнивая компонентов используется стационарная Fly-camera, которая осуществляет распознавание компонентов «на лету».

Особенности:

  • Оптимизация установки по требованиям Заказчика
  • Простая эксплуатация и быстрая переналадка
  • Хорошее соотношение цена/качество
  • Гарантия 12 месяцев
  • Камера распознавания «на лету»
  • Сервоприводы Panasonic
Технические характеристики
Максимальная скорость установки 10000 компонентов в час
Рабочая область 330 х 250 мм (опционально до 1200 x 250 мм)
Размер компонента от 0402 до 35 x 35 мм
Видеосистема Выравнивание платы, центрирование компонентов
Количество захватов 6
Точность позиционирования 30 мкм
Вместительность фидерной консоли 50, 8мм питателей
Импорт данных Встроенный CAD/Gerber конвертор
Типы питателей Питатели для лент шириной от 8 мм до 44 мм
Вибропитатели для подачи компонентов из пеналов
Матричные поддоны
Сжатый воздух 6 бар
Электропитание 220В, 50Гц, 1000 Вт
Вес 450 кг
Габаритные размеры 1150 x 1100 x 1450 мм
