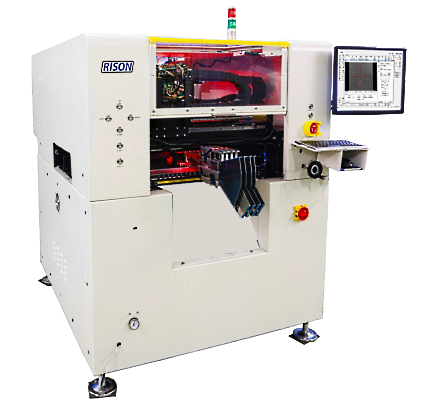

Установщик компонентов SMT 88V

Установщик компонентов SMT 88V

Установщик компонентов SMT88V - является следующей модификацией установщика компонентов SMT80V. Данный автомат установки оснащен двух портальной системой с двумя установочными головами по 8 захватов – каждая, что позволило увеличить производительность установки электронных компонентов до 35 комп/час. Помимо этого изменения коснулись и конвейерной системы: данный установщик можно заказать с двойным конвейером и осуществлять сборку двух изделий одновременно. Максимальный размер печатных плат при двойном конвейере 520 x 250 мм.

Данный установщик SMD компонентов предназначен высокоскоростной сборки несложных электронных модулей. Установщик имеет систему распознавания и выравнивания компонентов, зону для установки 44 электрифицированных питателей для 8 мм лент.

Особенности:

  • Высокая производительно при низкой цене
  • Сборка простых электронных модулей
  • Расширенная гарантия
  • Электрифицированные питатели
Технические характеристики
Скорость установки компонентов 35000 комп/час
Размер компонента от 0402 до 30x30 мм
Точность установки 40 мкм
Количество питателей 44 шт. для 8 мм лент
Размер печатных плат 510 x 400 мм
Толщина печатных плат 0.6 ~ 4 мм
Количество порталов 2
Количество захватов 8 шт.
Типы питателей Пневматический питатель, вибропитатель, вибробункер
Сжатый воздух 6 бар
Электропитание 220 В / 50 Гц
Габариты установки 1360 Х 1680 Х 1418 мм
Вес 2100 кг
