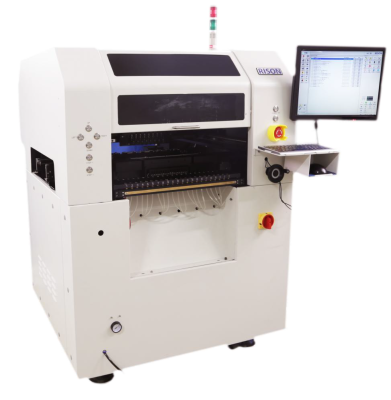

Установщик компонентов SMT 80V

Установщик компонентов SMT 80V

Установщик SMD компонентов SMT80V является высокопроизводительным установщиком компонентов начального уровня. Данный установщик предназначен для высокоскоростной сборки несложных печатных плат с небольшим количеством типономиналов на плате. В автомате установлена скоростная установочная голова с 8 вакуумными захватами, которая позволяет осуществлять установку компонентов со скоростью до 20 000 комп/час.

В автомате установки компонентов реализована классическая конвейерная система для транспортировки плат размером до 510 x 400 мм. Зона для установки питателей позволяет установить электрифицированные питатели для 8 мм лент по 22 с передней и задней стороны. Система распознавания компонентов состоит из 8 стационарных камер, осуществляющих одновременное распознавание и выравнивание небольших компонентов. Для распознавания крупных микросхем используется отдельная камера.

Особенности:

  • Высокая производительно при низкой цене
  • Сборка простых электронных модулей
  • Расширенная гарантия
  • Электрифицированные питатели
Технические характеристики
Скорость установки компонентов 20000 комп/час
Размер компонента от 0402 до 30x30 мм
Точность установки 40 мкм
Количество питателей 44 шт. для 8 мм лент
Размер печатных плат 510 x 400 мм
Толщина печатных плат 0.6 ~ 4 мм
Количество порталов 1
Количество захватов 8 шт.
Типы питателей Пневматический питатель, вибропитатель, вибробункер
Сжатый воздух 6 бар
Электропитание 220 В / 50 Гц
Габариты установки 1060 Х 1250 Х 1443 мм
Вес 1500 кг
