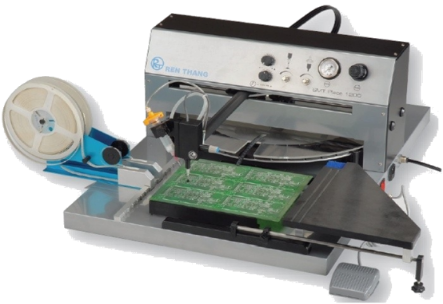

Ручной установщик компонентов SMT-402

Ручной установщик компонентов SMT-402

Настольный ручной установщик SMD компонентов выполненный в классической компоновке: карусель для размещения компонентов из россыпи на 45 ячеек, стол-держатель для установки печатной платы и установочная головка с вакуумным захватом. Комплект вакуумных захватов позволяет устанавливать компоненты типоразмера от 0201.

В дополнении установщик компонентов может быть оснащен дозатором для нанесения паяльной пасты или клея, камерой технического зрения, питателями для установки компонентов из катушек и оснасткой для закрепления обрезков лент. Данный манипулятор является упрощенной версией классических ручных установщиков компонентов.

Особенности установщика компонентов SMT 402:

  • Пневматический дозатор
  • Камера технического зрения с монитором
  • Карусель на 45 ячеек
Технические характеристики
Размер печатной платы 280 х 220 мм
Точность установки компонентов 100 мкм
Минимальный размер захватываемого компонента 0402
Минимальный шаг выводов 0,4 мм
Электропитание 220 В, одна фаза – 50 / 60 Гц
Воздух 5 МПа
Вес 22 кг
Габаритные размеры 800 х 720 х 300 мм
