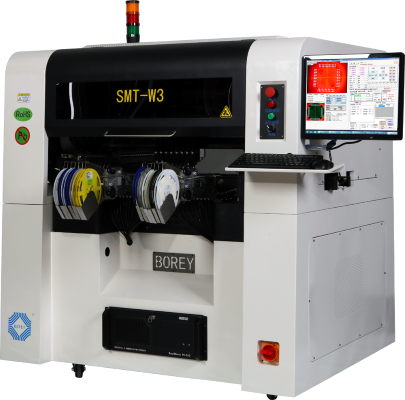

Установщик компонентов поверхностного монтажа начального уровня SMT W3

Установщик компонентов поверхностного монтажа начального уровня SMT W3

Третий в своей серии автоматический установщик SMD компонентов SMT W3 предназначен для установки электронных компонентов в условиях мелкосерийного производства электронных модулей. Установщик компонентов SMT W3 начального уровня является следующей модернизацией установщика SMT W2.

Данный установщик компонентов также имеет собственную раму, оснащен установочной головкой с 8-ю захватами, конвейерной системой и зоной для установки питателей из катушек, пеналов и поддонов, системой распознавания и выравнивания компонентов и соответствующее программное обеспечение.

Основное отличие от SMT W2 это более вместительная зона питателей, установочная голова с 8-ю захватами, благодаря которой увеличилась производительность до 12 000 комп/час, а также конвейерная система с более большой рабочей областью.

В установщике компонентов используется одни из самых популярных в мире установщиков начального уровня пневматические питатели ф. Yamaha. В установочной голове используются насадки ф. Juki. Также в установщиках компонентов данной серии применяются приводы ШВП ф. Panasonic. Для распознавания и выравнивая компонентов используется стационарная Fly-camera, которая осуществляет распознавание компонентов «на лету».

Особенности:

  • Оптимизация установки по требованиям Заказчика
  • Простая эксплуатация и быстрая переналадка
  • Хорошее соотношение цена/качество
  • Гарантия 12 месяцев
  • Камера распознавания «на лету»
  • Сервоприводы Panasonic
Технические характеристики
Максимальная скорость установки 12000 компонентов в час
Рабочая область 430 х 330 мм (опционально до 1200 x 300 мм)
Минимальный размер компонента 0402
Видеосистема Выравнивание платы, центрирование компонентов
Количество захватов 8
Точность позиционирования 30 мкм
Вместительность фидерной консоли 60, 8мм питателей
Импорт данных Встроенный CAD, Gerber конвертор
Типы питателей Питатели для лент шириной от 8 мм до 44 мм
Вибропитатели для подачи компонентов из пеналов
Матричные поддоны
Сжатый воздух 6 бар
Электропитание 220В, 50Гц, 1000 Вт
Вес 1500 кг
Габаритные размеры 1430 x 1250 x 1380 мм
