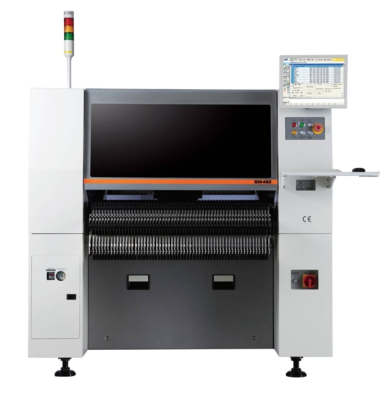

Универсальный установщик компонентов SM481 Plus

Универсальный установщик компонентов SM481 Plus

Одна из вариаций установщика компонентов модели SM482 Plus. Установщик полностью аналогичен, но имеет головку с 10-ю захватами, что дает повышенную производительность до 40 000 комп/час

Особенности:
  • широкий диапазон устанавливаемых компонентов
  • вместимость до 120 8мм питателей
  • простота эксплуатации
  • разные компоновки конвейерной системы
  • возможность установки ручных поддонов, автоматических податчиков поддонов
  • возможность установки податчика поддонов не занимая место ленточных питателей
Технические характеристики
Скорость установки компонентов до 40000 компонентов/час
Точность размещения 30 мкм для QFP и 40 мкм для чипов
Установочная головка один портал, головка на 10 захватов
Номенклатура устанавливаемых питателей Весь диапазон интеллектуальных питателей для лент шириной
от 8 до 104 мм и компонентов в пластиковых пеналах и поддонах
Вместимость зоны питателей 120 позиций для питателей 8 мм
(112 позиций в случае тележки для быстрой смены)
Конвейерная система для плат 460 х 400 мм
510 х 460 мм
610 х 510 мм
1500 х 510 мм
Толщина от 0,38 до 4,2 мм
Типы Компоненты прямоугольной и цилиндрической формы,
компоненты SO, PLCC, QFP, TSOP, BGA, μBGA, CSP
Минимальный размер компонента 0,4 х 0,2 мм
Максимальный размер компонента 55 х 55 мм
Максимальная высота компонента 15 мм
Минимальный шаг выводов компонента 0,3 мм
