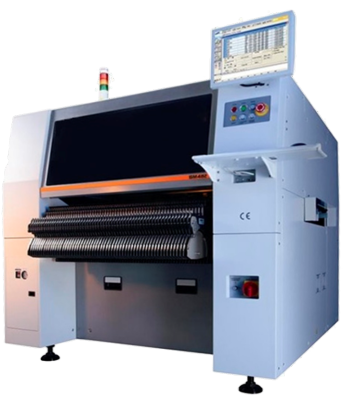

Универсальный установщик компонентов SM471 Plus

Универсальный установщик компонентов SM471 Plus

Универсальный установщик компонентов SM471 Plus — высокопроизводительный установщик (чип-шутер) оснащенный двумя порталами с установчными головками по 10 захватов каждая. Установщик преимущественно предназначен для установки компонентов небольшого размера (чипов). Подходит для дооснащения линии включающий в себя универсальный установщик такой как SM482 или SM481.

Особенности:
  • высокая производительность
  • вместимость до 120 8мм питателей
  • простота эксплуатации
  • разные компоновки конвейерной системы
  • возможность установки ручных поддонов, автоматических податчиков поддонов
  • возможность установки податчика поддонов не занимая место ленточных питателей
Технические характеристики
Скорость установки компонентов до 78000 компонентов/час
Точность размещения 50 мкм для QFP и 40 мкм для чипов
Установочная головка один портал, головка на 10 захватов
Номенклатура устанавливаемых питателей Весь диапазон интеллектуальных питателей для лент шириной
от 8 до 104 мм и компонентов в пластиковых пеналах и поддонах
Вместимость зоны питателей 120 позиций для питателей 8 мм
(112 позиций в случае тележки для быстрой смены)
Конвейерная система для плат 510 х 460 мм
610 х 510 мм
(возможен двойной конвейер)
Толщина от 0,38 до 4,2 мм
Типы Компоненты прямоугольной и цилиндрической формы,
компоненты SO, PLCC, QFP, TSOP, BGA, μBGA, CSP
Минимальный размер компонента 0,4 х 0,2 мм
Максимальный размер компонента 14 х 14 мм
Максимальная высота компонента 12 мм
Минимальный шаг выводов компонента 0,4 мм
