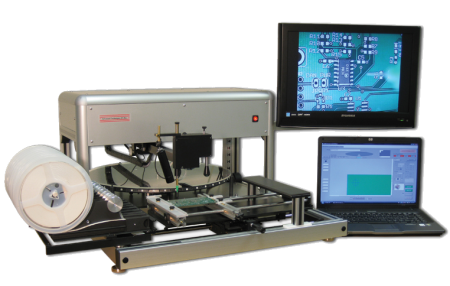

Полуавтомат установки компонентов CAT90 - SA

Полуавтомат установки компонентов CAT90 - SA

Полуавтомат установки компонентов CAT90 - SA - предназначен для установки различных монтируемых компонентов,,т.к. емкости, сопротивления, SOIC, QFP с малым шагом, на поверхностьпечатных плат. Управление сновано на подсказках управляющего компьютераи оборудованная новейшей видеосистемой высокого разрешения. Высокаяпроизводительность достигается за счет выделения слоя печатнойплаты или его схематичного изображения, также как у ручной системы.

Программное обеспечение подсказывает оператору, откуда необходимо взять компонент (ячейка или питатель) и затем указывает место его установки. Оператор перемещает захват по осям X,Y в указанную позицию (ориентируясь по изображению на мониторе персонального компьютера или на отдельном мониторе).

При установке компонентов с малым шагом выводов, оператор пользуетсявидом сверху, где можно увидеть компонент целиком. Установочная головка фиксируется в определенной позиции и, затем точно передвигаетсяпри помощи микрометрических винтов, включая ось вращения. Используемое программное обеспечение позволяет запрограммировать неограниченноеколичество питателей и ячеек с компонентами для одного рабочегозадания. Питатели и карусель может быть заменена на другую за несколько секунд.

Перемещаемая рука с держателем, (встроенным в установочную головку) обеспечивают удобство работы. Держатель, также позволяет точно скорректировать угол установки компонента. Когда установочная головка достигает положения по осям X, Y, захват с компонентом опускается на предустановленную высоту. Установочная головка автоматически блокируется (эта функция настраивается) в этом положении, для предотвращения смещения компонента из этого положения. Дополнительно, на головку, может быть установлен дозатор для нанесения паяльной пасты или клея.

По сравнению с ручными установщиками компонентов, CAT90-SA обеспечиваетбольшую производительность (до 1000 комп/ч ), исключая при этомошибки установки и снижая усталость оператора. Оборудование CAT90-SAпрекрасно подходит для единичного производства.

Это оборудование было разработано для захвата и установки компонентов на поверхность печатной платы в определенную позицию. Специальная система подсказки обеспечит безошибочный захват и установку компонентов. Компьютер укажет оператору, откуда захватить компонент и куда его поставить. Установочную головку перемещает оператор.

Компьютер издает сигнал, когда захват будет установлен в правильную позицию для захвата компонента и в этом случае будет следующее:

  1. В графической части экрана ПК вы увидите графическое изображение рабочей части машины, а на экране видео – монитора, изображение с камеры.
  2. Включится вакуум, требуемый компонент будет захвачен.  В графической части экрана ПК вы увидите графическое изображение печатной платы, необходимая установочная позиция будет выделена.

Компьютер издает сигнал, когда установочная головка будет совмещена с  установочной позицией и в этом случае будет следующее:

  • Автоматически сработает система фиксации установочной головки;
  • Захват вместе с компонентов опустится на предустановленную высоту;
  • На видеоизображении будет видно место установки;
  • Установленный компонент будет отпущен.
Полуавтомат установки компонентов CAT90 - SA - преимущества
  • Безошибочный захват и установка компонентов;
  • Камера большого увеличения
  • Монитор LCD 19"
  • Режим обучения или загрузки данных из CAD;
  • Автоматическое освобождение оси Z;
  • Автоматическая фиксация в позиции установки компонента;
  • Карусель с моторизированным приводом на 45 ячеек;
  • Настройка микрометрами позиции по X, Y и угла поворота Theta;
  • Неограниченное количество рабочих заданий;
  • Неограниченное количество питателей и каруселей для одного рабочего задания;
  • Переключение между ручным и полуавтоматическим режимами;
  • Подлокотник и емкость для плохих компонентов.
Технические характеристики
Возможности установки
Время установки компонентов до 1000 компонентов / час
Точность установки компонентов 100 мкм
Захватывающая головка 1 головка пипетного типа
Видеосистема Видеокамера с монитором LCD 19”
Система подсказки Персональный компьютер, монитор и камера поставляются в качестве опций
Параметры обрабатываемых плат
Размер печатной платы 406 х 355 мм
Рабочая область 355 х 305 мм
Диапазон компонентов
Типы Стандартные компоненты прямоугольной и цилиндрической формы, включая  µBGA
Минимальный размер захватываемого компонента 0201
Минимальный шаг выводов 0,4 мм
Основные характеристики
Электропитание 230 / 210 В, одна фаза – 50 / 60 Гц, < 350 Вт
Воздух 0,7 МПа
Вес 29,5 кг
Габаритные размеры 864 х 1067 х 432 мм
