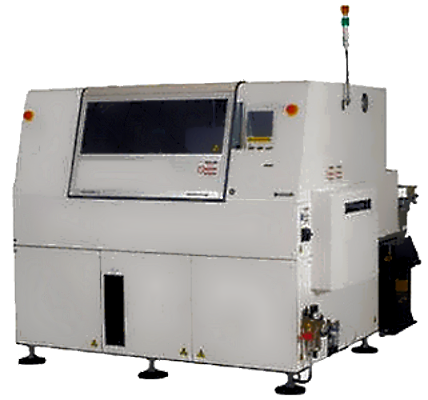

Высокоскоростной установщик радиальных компонентов выводного монтажа RL132 производства ф. Panasonic (Япония)

Высокоскоростной установщик радиальных компонентов выводного монтажа RL132

Новая модель линейки RL высокоскоростных установщиков выводных компонентов, благодаря V-образной системе обрезания выводов позволяет устанавливать радиальные компоненты со скоростью до 0,14 с/ компонент. При работе на установщике компонентов можно выбрать различные варианты шага выводов для разных типов компонентов: для компонентов с 2 выводами (2,5/5,0 мм), с 3 выводами (2,5/5,0/7,0 мм) или с 4 вывода (2,5/5,0/7,0/10,0 мм).

Высокоэффективное производство

Фиксированный питатель компонентов и функция определения отсутствия компонента позволяет заранее пополнить питатель и обеспечить бесперебойную работу.

Полностью автоматическая функция восстановления исправляет ошибки монтажа и обеспечивает долговременную бесперебойную работу.

Функция автокоррекции установочных координат

Определяя позиции всех отверстий (2 или 3) в области монтажа, установка корректирует позицию установки компонента в соответствии с вычисленными оптимальными значениями, обеспечивая тем самым надежный и качественный монтаж.

Улучшенный пользовательский интерфейс

Установка позволяет хранить в памяти до 200 различных программ установки. Данные хранятся на SD-картах большой емкости.

Отображение информации о расположении компонентов в блоке питателей при перенастройке или подготовке машины.

Отображение информации о времени и регламенте очередного техобслуживания

.

Возможность монтажа на платы больших размеров

Данная опция позволяет устанавливать компоненты в платы с максимальным размером 650 х 381 мм

Опция мультизагрузки плат

Одновременная загрузка 2-х плат позволяет вдвое сократить время, затрачиваемое на загрузку платы, тем самым увеличивая общую производительность системы. Данная опция наиболее эффективна, когда в плату монтируется небольшое количество компонентов.

Технические характеристики
Макс. скорость до 0,14 сек/компонент (~ 25714 комп/час)
Мин. размер платы (Д x Ш) 50 x 50 мм
Макс. размер платы (Д x Ш) 510 х 460 мм (опционально 650 х 381 мм)
Максимальное кол-во типов одновременно устанавливаемых компонентов  40
Время смены платы 2 – 4 сек
Диапазон компонентов Резисторы, электролитические и керамические  конденсаторы, светодиоды, транзисторы, фильтры, резисторные сборки
Шаг выводов компонентов  2,5 / 5,0 мм (опционально 7,5 мм и 10 мм)
Направление выводов Все направления 360° с шагом 1°
Размеры и Вес
Ширина   2 104 мм
Глубина 2183 мм
Высота 1 575 мм
Вес 1 50 кг
Требуемые подключения
Электрическое подключение З фазы, 380В / 50 Гц
Потребляемая мощность 3,5 кВА
Сжатый воздух 0.5 МПа, 80 л/мин
