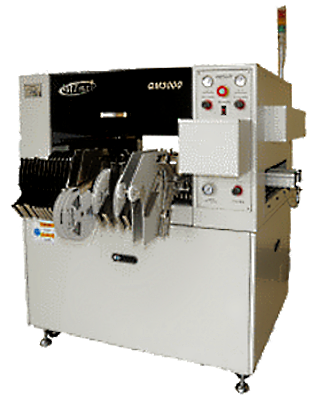

Автомат установки SMD компонентов начального уровня QM-3000
Установщик SMD компонентов начального уровня имеет следующие преимущества:
- Работа со всеми типами питателей
- Оптимизация установки по требованиям Заказчика
- Простая эксплуатация и быстрая переналадка
- Хорошее соотношение цена/качество
- Гарантия 12 месяцев на детали и сборку
- Возможность встраивания в линию
| Технические характеристики | |
|---|---|
| Производительность | 3500 компонентов в час |
| Рабочая область | 508 х 457 мм |
| Минимальный размер компонента | 0402 (опционально 0201) |
| Видеосистема | Выравнивание платы, центрирование компонентов |
| Разрешающая способность приводов по осям X и Y | 12 мкм |
| Точность позиционирования | 25 мкм |
| Вместительность фидерной консоли | 55, 8мм питателей |
| Импорт данных | Встроенный CAD, Gerber конвертор |
| Типы питателей | Ленточные от 8 мм до 44 мм Мультипитатели на 10 лент по 8мм Вибропитатели для подачи компонентов из пеналов |
| Сжатый воздух | 5 бар |
| Электропитание | 220В 50Гц 750 Вт |
| Вес | 272 кг |
| Опции | |
| Персональный компьютер | |
| Возможность работы с компонентами с малым шагом выводов | |
| Дополнительная камера для повышения производительности автомата | |
| Автоматическая смена захватов | |
| Дозатор паяльной пасты | |
| Селективная пайка горячим воздухом | |
| Возможность встраивания в линию | |
