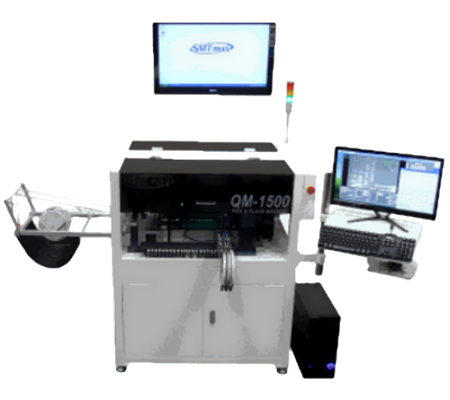

Автоматический установщик компонентов QM-1500
Автоматический установщик компонентов QM-1500Автоматический установщик компонентов QM-1500 – автоматическая машина для установки компонентов поверхностного монтажа.
Оснащена прочной виброустойчивой станиной, приводами, позволяющими быстро и точно устанавливать компоненты, а удобное программное обеспечение обеспечивает возможность быстрого программирования и переналадки оборудования на новый тип изделий.
Установка оснащена системой технического зрения, позволяющей выравнивать печатную плату и компоненты, что обеспечивает точность установки до 25 мкм.
| Возможности установки | ||
|---|---|---|
| Максимальная скорость установки | до 2 500 компонентов / час | |
| Рабочая область | 430 х 330 мм | |
| Мин. размер устанавливаемого компонента | 0402 (опционально 0201) | |
| Видеосистема | Выравнивание платы, центрирование компонентов | |
| Захватывающая головка | 1 головка пипетного типа | |
| Разрешение приводов по осям Х и Y | 12 мкм | |
| Точность позиционирования | 25 мкм | |
| Максимальная вместимость фидерной консоли | 60 питателей под ленты 8мм | |
| Устанавливаемые компоненты | Chip, IC’s (SOP,QFP,BGA) | |
| Импорт данных | Встроенный CAD/Gerber конвертор | |
| Типы поддерживаемых питатели | Питатели для катушек с лентами от 8 до 44 мм Мультипитатели на 10 лент по 8мм Вибропитатели для подачи компонентов из пеналов Матричные поддоны |
|
| Электропитание | 220В / 50 Гц, < 350 Вт | |
| Сжатый воздух | 7 бар | |
| Вес | 120 кг | |
| Габаритные размеры | 965 х 1020 х 1 100 мм | |
| Опции | ||
| Персональный компьютер Windows XP | ||
| Модернизация установки для работы с чипами 0201 и компонентами с малым шагом выводов | ||
| Дополнительная камера для повышения производительности автомата | ||
| Система автоматической смены захватов | ||
| Дозатор паяльной пасты | ||
