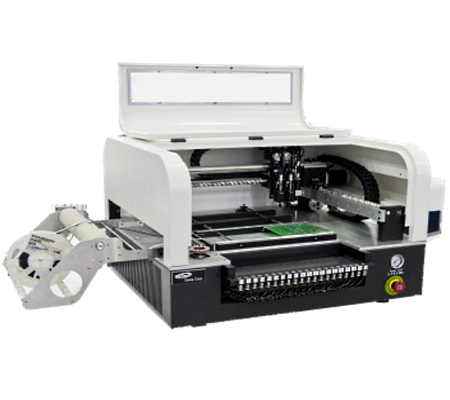

Автоматический установщик компонентов QM 1200
Автоматический установщик компонентов QM 1200 — полноценный автоматический установщик компонентов бюджетного класса.
Установщик быстро вводится в эксплуатацию и имеет простой и понятный интерфейс.
Данная модель специально разработана для работы с малыми сериями и прототипами, что отлично подходит институтам, независимым лабораториям и другим компаниям, которым необходим качественный и быстрый монтаж печатных плат.
Система может работать с широким диапазоном компонентов, начиная от чипов 0201 и заканчивая компонентами типа BGA и QFP.
| Технические характеристики | |
|---|---|
| Максимальная скорость установки компонентов | до 5000 компонентов в час |
| Рабочая область | 406 х 368 мм |
| Минимальный размер компонента | 0402 (опционально 0201) |
| Видеосистема | Центрирование компонентов |
| Разрешающая способность приводов по осям X и Y | 12 мкм |
| Точность позиционирования | 25 мкм |
| Вместительность фидерной консоли | 40, 8мм питателей |
| Импорт данных | Встроенный CAD/Gerber конвертор |
| Типы питателей | Ленточные от 8 мм до 44 мм Вибропитатели для подачи компонентов из пеналов |
| Сжатый воздух | 4-6 бар |
| Электропитание | 220В 50Гц 100 Вт |
| Вес | 63 кг |
| Опции | |
| Персональный компьютер Windows XP | |
| Возможность работы с компонентами с малым шагом выводов | |
| Дополнительная камера для повышения производительности автомата | |
| Автоматическая смена захватов | |
| Дозатор паяльной пасты | |
