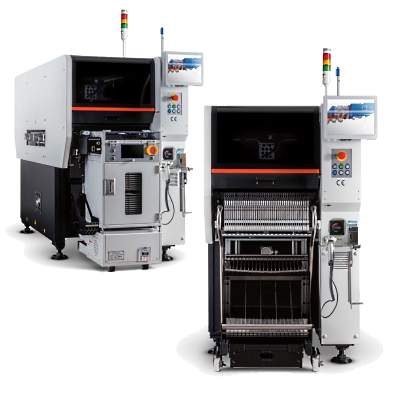

Высокопроизводительные установщики компонентов HM520

Высокопроизводительные установщики компонентов HM520

Сверхвысокопроизводительные установщики компонентов HM520. В данной серии представлено два типа установщика: двухпортальный чип-шутер с револьверными головками по 20 захватов и двухпортальный позиционник с рядной головками по 6 захватов. Модульные системы имеют относительно небольшие размеры и при этом могу работать с платами большого размера.

Особенности:
  • широкий диапазон устанавливаемых компонентов
  • высокая производительность и точность
  • разные компоновки конвейерной системы
Технические характеристики High Speed Machine Multi Function Machine
Камера распознавания на лету на лету
Количство захватов 20 х 2 6 х 2
Производительность 80 000 комп/час 92 000 комп/час
Точность установки чип/QFP 25 мкм 40/30 мкм
Размеры компонентов 0201 ~  □6 мм 0402 ~  □55 мм
Тип головки роторная пиппеточная
Макс. высота компонентов 2 мм 15 мм
Размер плат 510 x 580 мм (750 x 580 мм опция)
510 x 310 мм (750 x 310 мм опция) — двойной конвейер
Толщина плат 0,38 - 4,2 мм
Вместимость зоны питателей 80 8мм питалей
Габаритные размеры 890 x 2370 x 1921 мм
