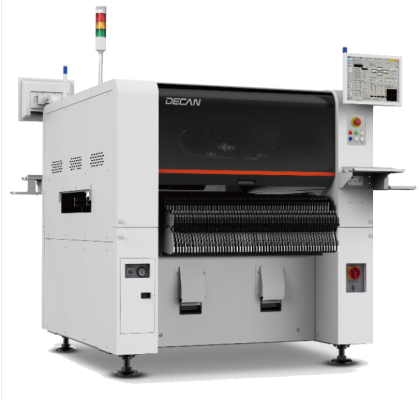

Высокопроизводительные установщики SMD компонентов DECAN

Высокопроизводительные установщики SMD компонентов DECAN

Высокопроизводительные установщики SMD компонентов DECAN — являются современным продолжением серии SM, сочетающие в себе повышенную производительность и точность. Данная серия состоит из трех моделей двухпортальных установщиков компонентов S2, F2 и L2 и однопортального S1.

Системы S2 и F2 — высокопроизводительные чип-шутеры предназначенные для установки преимущественно компонентов небольшого размера. Установщик компонентов L2 — позиционник для установки широкого диапазона компонентов. Различные варианты компоновки конвейера позволяют построить шибкую высокопроизводительную линию, которая может собирать сразу несколько изделий в одно время.

Особенности:
  • широкий диапазон устанавливаемых компонентов
  • высокая производительность и точность
  • разные компоновки конвейерной системы
Технические характеристики S1 S2 F2 L2
Камера распознавания на лету +
стационарная
на лету на лету +
стационарная
Количество захватов 10 х 1 10 х 2 10 х 2 6 х 2
Производительность 47 000 комп/час 92 000 комп/час 80 000 комп/час 56 000 комп/час
Точность установки чип / QFP 28/35 мкм 28/25 мкм 40/30 мкм 40/30 мкм
Размеры компонентов камера на лету 03015 ~  16 мм 03015 ~  12 мм 0402 ~  16 мм 0402 ~  21 мм
стационарная
камера
до 42 мм
42 мм ~ 55 мм MFOV
длиной до 75 мм MFOV
до 42 мм до 55 мм
Макс. высота компонентов 15 мм 10 мм 15 мм 25 мм
Размер плат 510 x 460 мм
(1500 x 460 мм
опция)
510 x 460 мм
(740 x 460 мм
1200 x 510 мм
опция)
510 x 460 мм
(1500 x 460 мм
опция)
510 x 460 мм
(740 x 460 мм
опция)
Толщина плат 0,38 - 4,2 мм
Вместимость зоны питателей 120 8мм питалей (112 в случае тележки)
