Высокопроизводительный автомат трафаретной печати SPG, производства ф. Panasonic (Япония)

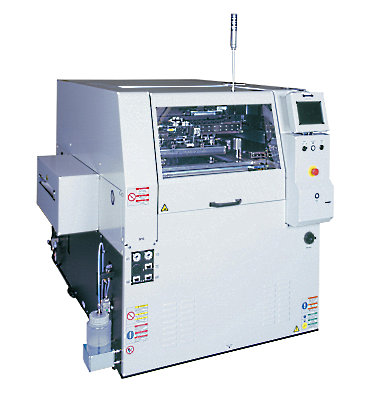

Высокопроизводительный автомат трафаретной печати SPG

Автомат трафаретной печати SPG оснащен гибридной печатающей головкой, которая используется на всех моделях принтеров Panasonic и включена в базовую конфигурацию данной модели. Данный тип печатающей головки, благодаря постоянному контролю давления печати, обеспечивает высокое и стабильное качество нанесение паяльной пасты даже при минимальном общем времени цикла печати.

Высокоскоростная система очистки трафаретов может быть осуществлена как влажным, так и сухим способом. При влажной очистке механизм системы сокращает расход чистящей бумаги, используя до 6 мм на один цикл чистки. Второй тип очистки, позволит вам сократить расходы на чистящую бумагу, так как очистка осуществляется за счет последовательно расположенных лезвий с вакуумной системой.

Конвейерная система принтера трафаретной печати уже оснащена конвейером с тремя независимыми секциями, что позволяет сократить общее время замены платы до 3 секунд. В принтере может быть реализована система подачи паяльной пасты непосредственно из банок. Контроль объема пасты, подаваемой на трафарет, осуществляется с помощью специального датчика, определяющего толщину валика паяльной пасты. При таком подходе обеспечивается долговременный и бесперебойный процесс печати со стабильным уровнем качества.

Универсальный держатель трафаретов позволяет изменять размер используемых трафаретных рам всего за 1 шаг и без применения специальных инструментов, что позволяет значительно облегчить и ускорить процесс переналадки.

Установка поддерживающих штифтов одним движением – специальное устройство групповой замены штифтов. Благодаря ему магнитные штифты предварительно устанавливаются в требуемое положение непосредственно на плате, вне установки, а затем переносятся внутрь принтера в сгруппированном состоянии.

Система вакуумного прижима трафарета удерживает трафарет во время печати и опускания поддерживающего стола, обеспечивая тем самым стабильное качество печати и отсутствие сдвигов и прилипания.

Специальные поддерживающие пластины, встроенные в конвейер, поддерживают плату с нижней стороны от одного края до другого, обеспечивая тем самым стабильное качество печати

Система обратной связи на основе данных, полученных от других систем, установленных в линии, (данные поправок APC), вносит необходимые корректировки в позиции печати (Х, Y, θ).

Технические характеристики
Макс. размер платы (Д x Ш) 510 х 460 мм
Мин. размер платы (Д x Ш) 50 x 50 мм
Время смены платы 6.5 сек. (включая время на распознавание платы)
Повторяемость ± 12.5 мкм (Cpk ≥ 1.33)
Размеры рам для трафаретов 736 x 736 мм, 650 x 550 мм, 600 x 550 мм
Размеры и Вес
Ширина   1 580 мм
Глубина 1800 мм
Высота 1 500 мм
Вес 1 500 кг
Требуемые подключения
Электрическое подключение 230В / 50 Гц
Потребляемая мощность 1,7 кВА
Сжатый воздух 0.5 МПа, 30 л/мин
Дополнительные опции
Система автоматической подачи паяльной пасты непосредственно из банок
Универсальный держатель трафаретных рам
Автоматическое позиционирование трафаретов
Лазерная система контроля высоты трафарета
Двойной конвейер для одновременной работы с 2 видами изделий сразу
Вакуумный прижим трафаретов и/или плат
Система смены поддерживающих штифтов в одно движение
Датчик толщины валика паяльной пасты
Автоматическая система поддержки плат
Высокоскоростная система контроля качества нанесения паяльной пасты
Обратная связь с установщиком компонентов для автоматической корректировки позиции печати
Система контроля и поддержания температуры внутри установки
Металлические или полиуретановые ракели
