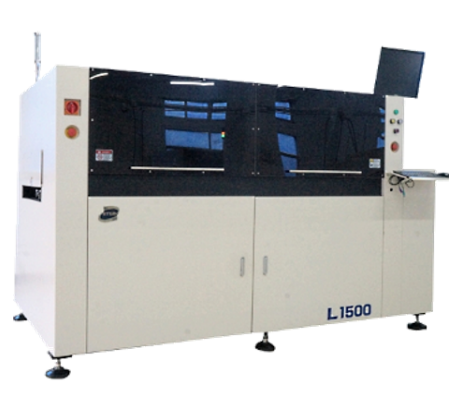

Автоматический принтер трафаретной печати L1500

Автоматический принтер трафаретной печати L1500 является следующей модификацией принтеров серии L и предназначен для нанесения паяльной пасты при производстве светодиодных модулей большой длины. Компоновка принтера включает в себя все необходимые системы: конвейерная система позволяющая работать с платами длиной до 1500 мм, печатающая головка с двойным ракелем, системой поддержки печатной платы.

Принтер сконструирован таким образом, чтобы получить высокую производительность и необходимое качество именно при сборке светодиодных модулей. Данная конструкция позволила существенно снизить общую стоимость автомата трафаретной печати. Но при необходимости принтер можно оснастить различными опциями.

Особенности:

  • Принтер для сборки LED модулей длиной до 1500 мм
  • Отличное соотношение цена/качество
  • Простота эксплуатации
  • Расширенная гарантия
Технические характеристики
Мин. Размер печатной платы 80 х 50 мм
Макс. Размер печатной платы 1500 х 500 мм
Толщина печатной платы От 0,8 да 6 мм
Замер рамы 737 х 370 до 1800 х 737 мм
Длина ракеля От 220 до 520 мм
Диапазон регулировки стола X±20,Y±15: ±7 мм, Ø:±2ᵒ
Давление сжатого воздуха 4 до 6 бар/см²
Электропитание 220 В, 50/60 Гц, 15A
Габариты 2455 х 1400 х 1520 мм
Вес 1800 кг
