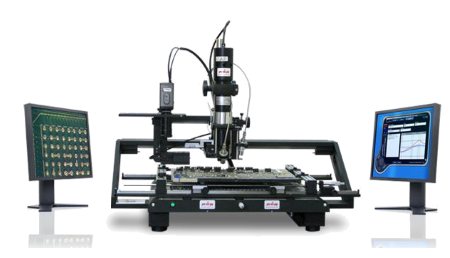

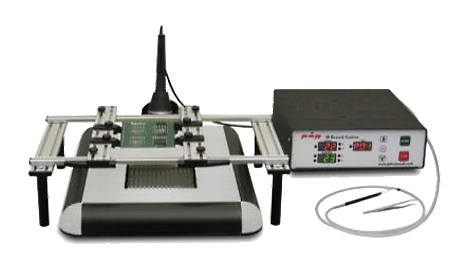

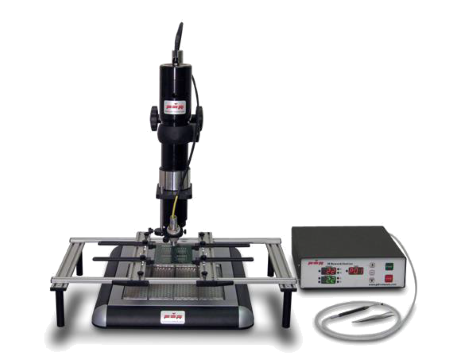

Ремонтная станция PDR

Ремонтная станция PDR

Простота ремонта собранных узлов:

Ремонтные станции производства ф. PDR используют запатентованную технологию нагрева демонтируемого/монтируемого компонента сфокусированным инфракрасным лучом. Эта технология позволяет выполнять ремонт собранных изделий в соответствии с современными требованиями.Система не требует специальных насадок и газовой среды.

Простота в управлении, модульная конструкция и возможность усовершенствования позволяет использовать систему для 100% компонентов типа BGA поставляемых на рынке. Система обеспечивает высокий уровень контроля что необходимо для работы с разными типами компонентов включая SMD, BGA, CSP, QFN, Flipchip и для компонентов размером до 0201.

Системы может быть легко сконфигурированы в соответствии с вашими требованиями благодаря широкому выбору опций, тем самым обеспечивая быструю перенастройку и безопасную работу с различными типами компонентов без их перегрева и без перегрева печатной платы. Это обеспечивается благодаря передовой технологии разработанной ф. PDR в 1987 и успешно используемой более чем 3500 заказчиками по всему миру.

Простая процедура ремонта BGA

При ремонте BGA постоянно встает вопрос перегрева внутренних связей. Из-за этого требуется система позволяющая демонтировать BGA без перегрева самого компонента. Т.е. быстро перенастраиваемая безопасная система и простая в управлении.

Системы PDR отвечает этим требованиям. Эта система проста в управлении, что позволяет достичь превосходных результатов при демонтаже BGA/SMT без применения специальных знаний.

Захват – Установка – Оплавление

Благодаря превосходной механике, оптике и системам управления, оператор может без труда захватить BGA, подвести его в зону установки, совместить с площадками, установить и аккуратно припаять в соответствии с температурным профилем, контролируемым ПК.

Бесконтактный контроль температуры компонента и печатной платы

Цифровой контроллер следит за температурой компонента и печатной платы за счет использования бесконтактных инфракрасных датчиков контроля и корректирует значения в соответствии с назначенными параметрами.

Видеосистема

Совмещение компонента с посадочными местами на печатной плате осуществляется за счет специально разработанной видеосистемы с призмой.

Ремонтная станция IR-XT5P - преимущества
  • Инновационная система инфракрасного нагрева
  • Бесконтактный контроль температуры компонента / ПП
  • Оптическое совмещение компонента с посадочными местами
  • Компактные размеры
  • Прекрасное соотношение цена/качество
Технические характеристики
Модель IR-D3 Discovery IR-E3 Evolution IR-E6 Evolution
Принцип нагрева Инфракрасный
Верхний нагрев Фокусирующая линзовая система с возможностью изменения фокусного расстояния
Нижний нагрев (Вт) 2000 2000 3000
Контроль температуры Инфракрасный сенсор и термопара или два инфракрасных сенсора (на выбор)
Зона нижнего нагрева (мм) 240 х 240 240 х 240 520 х 320
Тип захвата компонента Вакуумный
Захват компонента C микрометрическим позиционированием
Видео система Камера с монитором для приближения рабочей области и оптическая система для точного позиционирования BGA
Управление термо-профилем Персональный компьютер с программным обеспечением ThermoActive V4+ для программирования термопрофиля
Система охлаждения печатной платы Да (Опция)
