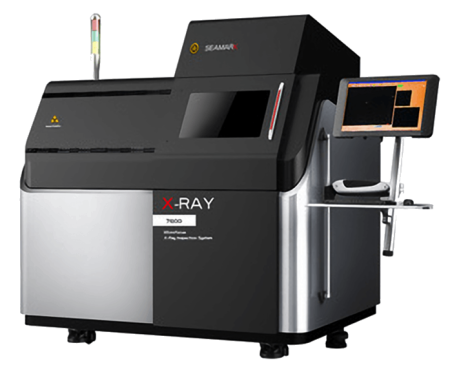

Установка рентгеновского контроля ZM-X7600
Классическая система рентгеновского контроля ZM-X7600 отлично подойдет для инспекции печатных плат. Данная установка рентгеновского контроля позволит вам осуществлять контроль паяных соединений компонентов, что не позволит вам осуществить автоматическая оптическая инспекция.
Благодаря данной системе рентген-контроля вы сможете с легкостью определить пустоты в паяных соединениях, разрывы в проводниках многослойных печатных плат, а также различные дефекты в микросхемах.
Особенности:
- Угол наклона детектора 60°С
- Вращающийся на 360°С стол
- Не требует обслуживания
- Широкий функционал
| Технические характеристики | ||
|---|---|---|
| Размер фокального пятна | 3 мкм | |
| Тип источника | Закрытый | |
| Максимальное напряжение трубки | 130 кВ | |
| Максимальный ток трубки | 200 µА | |
| Размер стола | 500 Х 500 мм. | |
| Разрешение детектора | 1,3 Мп | |
| Увеличение | оптическое 200X цифровое 1000X |
|
| Угол отклонения детектора | 60°С, разворот 360 °С | |
| Габаритные размеры | 1591 х 1440 х 1726 мм | |
| Вес | 1400 кг | |
