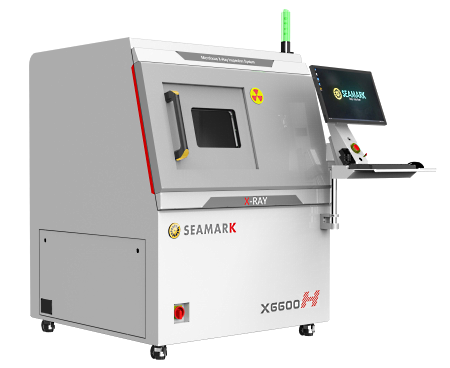

Установка рентгеновского контроля X – 6600
Установка рентгеновского контроля X-6600 предназначена для контроля качества паяных соединений собранных печатных плат. Благодаря данной системы вы можете осуществлять инспекцию скрытых паяных соединений, как например шариковые выводы BGA компонентов или Г-образные выводы. Система может быть запрограммирована на автоматическую инспекцию. Для инспекции под углом детектор может отклоняться на 30°. Мощность источника излучения выбирается при заказе. Предлагается три варианта напряжения: 90 кВ; 110 кВ; 130 кВ.
Установка рентгеновского контроля X – 6600 - преимущества
- Невысокая стоимость
- Широкий спектр операций
- Не требует обслуживания
- Угол отклонения детектора 30°C
| Технические характеристики | |
|---|---|
| Размер стола | 500 х 450 мм |
| Источник рентгеновских лучей | Закрытый источник |
| Размер фокального пятна | 5 мкм |
| Напряжение трубки | 90 кВ (110кВ или 130 кВ опционально) |
| Разрешение | 1176 x 1104 |
| Коэффициент увеличения | 150х – 1000x |
| Частота кадров | 30 fps |
| Габаритные размеры | 1 360 х 1 360 х 1 650 мм |
| Вес | 1300 кг |
| Электропитание | 220 В |
| Потребляемая электрическая мощность | 1,7 кВт |
