Установка рентгеновского контроля X – 5600

Установка рентгеновского контроля X – 5600

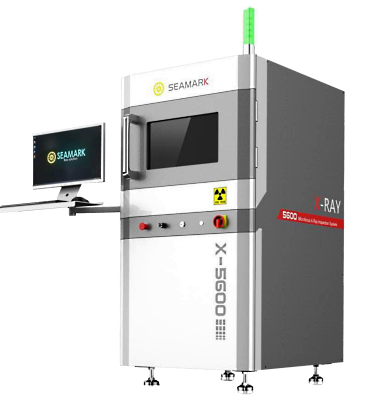

Установка рентгеновского контроля X-5600 предназначена для неразрушающего контроля собранных печатных плат. Данная система позволяет осуществлять инспекцию паяных соединений различных типов компонентов в том числе BGA. Установка рентген-контроля X-5600 оснащается закрытым источником микрофокусного излучения до 90 кВ.

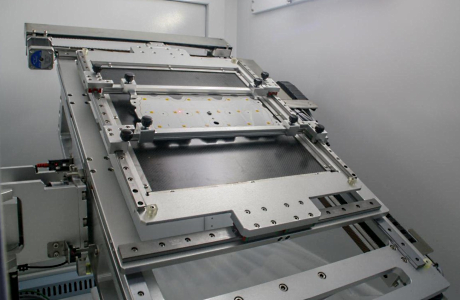

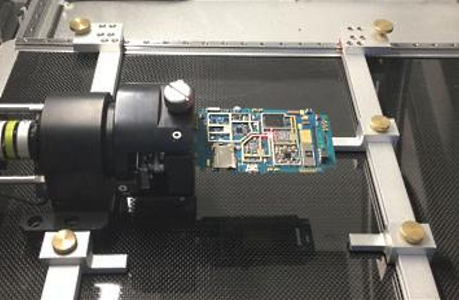

Для осуществления инспекции под углом в системе установлен подвижный стол, способный отклоняться на 30°. Помимо это исследуемый образец можно поместить в специальный держатель для вращения на 360°. Данная система является одним из самых бюджетных вариантов в своем сегменте установок рентген-контроля.

Установка рентгеновского контроля X – 5600 - преимущества
  • Невысокая стоимость
  • Широкий спектр операций
  • Не требует обслуживания
  • Угол отклонения детектора 30°
Технические характеристики
Максимальный размер платы 320 x 280 мм
Источник рентгеновских лучей Закрытая микрофокусная трубка
Размер фокального пятна 15 мкм
Радиационная безопасность ≤0.3 мкЗв/час
Разрешение детектора 2.3 Мп
Размер фокального пятна 3 мкм
Максимальное напряжение трубки 90 кВ
Максимальный ток 200 µА
Увеличение Оптическое 150X
Системное 800X
Угол отклонения 30°, разворот 360°
Электропитания 220В, 1.5 кВт
Габаритные размеры 850 х 1000 х 1700 мм
Вес 750 кг
