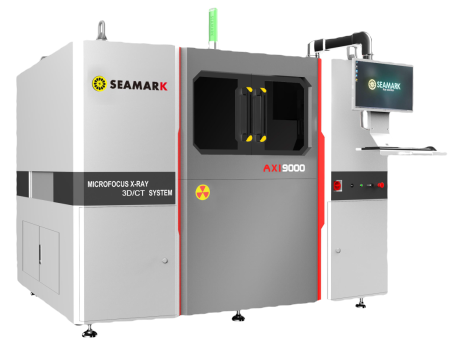

Высокоскоростной томограф для инспекции печатных плат AXI9000
Высокоскоростная система рентгеновского контроля печатных плат с функцией томографии позволит обеспечить высокую эффективность обнаружения дефектов с высокой скоростью. Запатентованная технология сканирования с использованием линейных двигателе и трехуровнего портала обеспечит вам построение 3D модели сканируемой области менее чем за 30 секунд. Система предназначена для обнаружения дефектов в компонентах BGA, QFP, SOP, CSP, CHIP, QFN, встроенных компонентах, силовых модулей и другое.
Высокоскоростной томограф для инспекции печатных плат AXI9000 - преимущества
- Высокая скорость
- 3D компьютерная томография
- Возможность отклонения детектора до 70°
- Высокое разрешение с большим увеличением до 2000Х
- Детальное исследование компонентов таких как µBGA, CSP, Flip Chip и LED Chip
- Большое поле для инспекции
- Рентгеновская трубка швейцарского производства ф. Comet
| Технические характеристики | |
|---|---|
| Размер рабочего стола | 610 х 510 мм |
| Толщина плат | 0,5 – 10 мм |
| Высота компонентов | до 45 мм |
| Источник рентгеновских лучей | Открытая трубка |
| Максимальная сила тока трубки | 10- 300 мкА |
| Максимальная мощность трубки | 130 кВ |
| Размер фокального пятна | < 1 мкм |
| Разрешение детектора | 2,3 МП |
| Электропитание | 220 В (однофазное) |
| Потребляемая электрическая мощность | 2,5 кВт |
| Габаритные размеры | 2470 х 2000 х 2100 мм |
| Вес | 7500 кг |
| Утечка излучения | менее 1 мкЗв/час |
