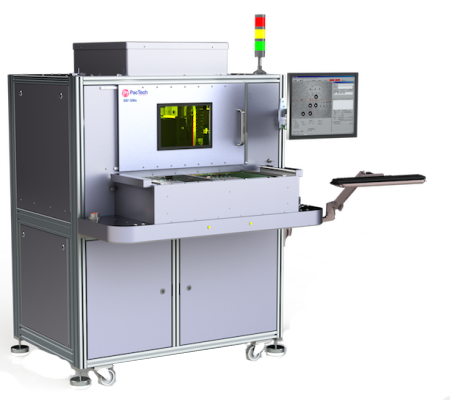

Высокоскоростная автоматическая система реболлинга компонентов SB2-Jet

Высокоскоростная автоматическая система реболлинга компонентов SB2-Jet

SB2-Jet это система для автоматического высокоскоростного последовательного монтажа шариков припоя и последующего их оплавления. Система способна выделять, позиционировать и оплавлять шарики припоя диаметром от 40 до 760 мкм, а также осуществлять 3D-пайку.

Оплавление шарика припоя происходит в процессе установки с помощью лазера. В процессе работы система автоматического реболлинга SB2-Jet исключает термическую нагрузку на микросхему. Монтаж шариков припоя осуществляется с помощью электропневматической системы бесконтактным способом.

Технические характеристики
Рабочая область 320 x 320 мм
Производительность 6 – 8 шар/сек
Размер шариков припоя 40 – 760 мкм
Точность ± 3 - 5 мкм
Тип подачи вручную, в поддонах, по конвейеру
Габаритные размеры 1262 x 987 x 1845 мм

Особенности системы

  • Бесфлюсовое оплавление лазером
  • Возможность встраивания в линию
  • Опция автоматического удаления шариков
  • Автоматическая оптическая инспекция
