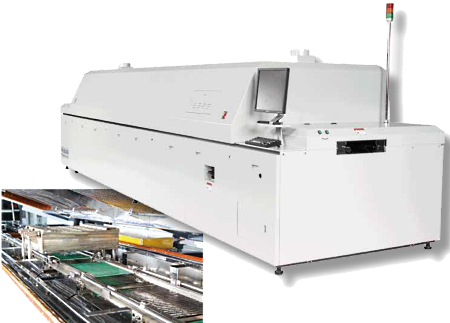

Вакуумные конвейерные печи конвекционного оплавления RNV 121 RSV 121
Высокопроизводительные конвейерные вакуумные печи оплавления от японского производителя, предназначенные для пайки электронных компонентов. В печи реализован вакуумный модуль, с установленными внутри него инфракрасными нагревателями. Данный модуль позволяет за счет создания вакуума значительно уменьшить количество пустот в паяных соединениях, что в свою очередь обеспечит высокое качество паяного соединения.
Классические вакуумные печи – обычно камерного типа. Данная печь сконструирована для работы в условиях крупносерийного производства. Печи могут быть исполнены с нагревателями позволяющими осуществлять нагрев до 280°С или 350 °С.
Вакуумные конвейерные печи конвекционного оплавления RNV 121 RSV 121 - преимущества
- Система конвекции горячего воздуха с верхней и с нижней стороны каждой зоны
- Независимый контроль температуры каждой зоны
- Независимый вакуумный модуль
- Возможность подключения к азоту
- Результат: менее 1% пустот в паяных соединениях
- Модуль водяного охлаждения

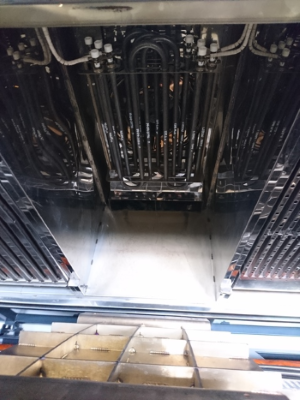

Нагреватели вакуумного модуля

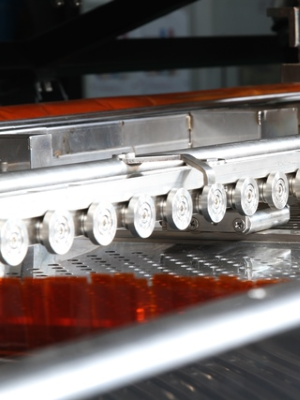

Роликовая конвейерная система
| Технические характеристики | ||||||
| Модель | RNV121L-512-WD | RNV121M-512-LE | RNV121M-612-LE | |||
| RSV121M-512-WD | RSV121L-512-WD | RSV121M-512-LE | RSV121M-612-WD | RSV121M-512-LE | ||
| Кол-во зон нагрева | 5 | 5 | 5 | 6 | 6 | |
| Вакуумная зона | 1 | 1 | 1 | 1 | 1 | |
| Кол-во зон охлаждения | 2 | |||||
| Ширина платы, мм | 100 – 250 | 100 – 500 | 100 – 250 | 100 – 330 | 100 – 250 | |
| Длина платы, мм | 100 – 330 | 100 – 400 | 100 – 330 | 100 – 250 | 100 – 330 | |
| Температура нагрева | RNV серия | до 280 °С | ||||
| RSV серия | до 350 °С | |||||
| Степень вакуума | 1 – 12 кПа | |||||
| Потребление азота | 300 – 400 л/мин. | |||||
| Высота конвейера | 890 – 920 мм | |||||
| Макс. высота компонентов | 30 мм сверху и снизу цепного конвейера | |||||
| Вес | ||||||
| Габаритные размеры | Д | 5 151 мм | 6 861 мм | 5 951 мм | 5 486 мм | 6 366 мм |
| Ш | 1 645 мм | 1 745 мм | 1 645 мм | 1 645 мм | 1 645 мм | |
| В | 1 500 мм | |||||
| Электропитание | 380В | |||||
| Потребляемая мощность | 8 кВт | 10 кВт | 8 кВт | 10 кВт | 10 кВт | |
| Пусковая мощность | 36 кВт | 44 кВт | 36 кВт | 43 кВт | 43 кВт | |

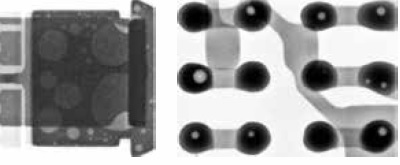

Рентген снимок дефектов, которые могут возникнуть при обычной пайке

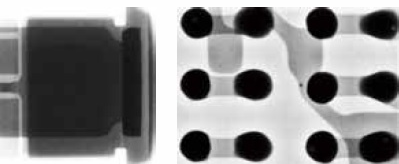

Рентген снимок при пайке с использованием вакуумного модуля
