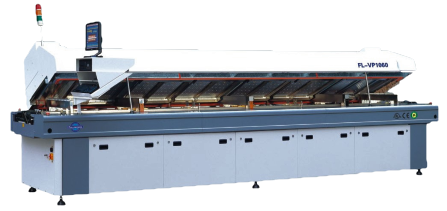

Конвейерные печи конвекционного оплавления FLW

Конвейерные печи конвекционного оплавления FLW

Экономная система нагрева: Запатентованная конструкция плит нагрева, расположенных в каждой зоне, позволяет производить равномерный нагрев печатной платы. Система конвекции горячего воздуха расположена как с верхней, так и с нижней стороны каждой зоны. Независимый контроль температуры каждой зоны гарантирует равномерность температур во время прохождения платы через тоннель.

Потребление энергии сокращено в три раза по сравнению с конкурентными системами. Применяется звуковое и световое извещение о превышении допустимого уровня температуры, падении платы и неисправности работы системы конвекции. Запатентованная конструкция вентиляторов системы конвекции гарантирует стабильный напор воздуха. Быстрый прогрев (в течение 20 минут) до рабочей температуры за счет высокой эффективности плит нагрева.

Конвейерная система с автоматическим смазыванием цепи нового типа, состоящая из цепного конвейера и конвейера с плетеной лентой, управляется компьютером с обратной связью, что позволяет получить точный и повторяемый процесс оплавления (±1,5%). Система автоматического смазывания цепи управляется компьютером, при этом смазка автоматически подается на щетки конвейера с оповещением оператора о данной операции. Центральный резервуар заполняется смазкой 2 раза в год.

Система подвода свежего воздуха: Свежий воздух равномерно подается в каждую зону, что позволяет быстро перейти от одного процесса к другому.

Система экономии азота позволяет минимизировать его расход.

Встроенная система охлаждения применяется на печах с применением азота и устанавливается на воздушных печах как опция. Скорость охлаждения составляет 3 – 5 градусов в секунду. Эффективное охлаждение позволяет предотвратить отделение паяных соединений. Температура печатной платы на выходе из печи составляет менее чем 70°С.

Опции:

  • Система поддержки печатной платы по центру с автоматической настройкой высоты позволяющая избежать контакта высоких компонентов с конвейером.
  • Система двойного конвейера, позволяющая проводить одновременную пайку двух типов плат разных размеров.
Конвейерные печи конвекционного оплавления FL-VP 660,FL-VP 860,FL-VP 1060,FL-VP 1260 - преимущества
  • Передовые технологии
  • Пайка в среде азота
  • Равномерность распределения температур
  • Бессвинцовая пайка
Технические характеристики
Основные характеристики
FL-VP660 FL-VP660N FL-VP860 FL-VP860N FL-VP1060 FL-VP106N FL-VP1260 FL-VP126N
Количество зон нагрева 6 зон 8 зон 10 зон 12 зон
Общая длина зоны нагрева 1990 мм 2652 мм 3975 мм
Количество зон охлаждения 1 зона 2 зоны 3 зоны 2 зоны
Диапазон температуры Комнатная температура ~ 350°С
Точность температуры ± 1°С
Допуск температуры ± 2°С
Ширина печатных плат Стандарт: 35 - 430мм  Опция: 35 - 500мм
Конвейер Слева направо / справа налево, высота 900±20мм, скорость 50 – 2000 мм/ми
Потребление азота (м3/час) 20-30 20-30 20-30 20-30
Тип паяльной пасты Бессвинцовая паяльная паста / Обычная паяльная паста
Операционная система Windows XP
Габаритные размеры и вес
Размеры (Д х Ш) мм 3825 x 1375 4 435 x 1375 5 452 x 1375 5 758 x 1375
Высота 1580 мм 1580 мм 1580 мм 1580 мм
Вес 1700 кг 1950 кг 2200 кг 2450 кг
Требования к помещению
Электричество 3 фазы, 380 В, 50/60 Гц
Мощность(кВт) 6,5 7 8 9 10 11 12 13
Мощность при запуске (кВт) 35 36 41,5 43 52 53,5 56 57,5
