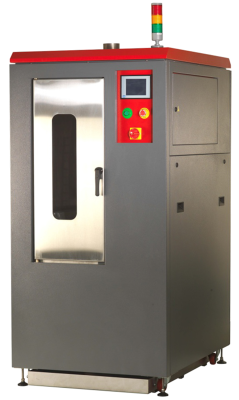

Система струйной отмывки печатных плат EPS SC 740

Система струйной отмывки печатных плат EPS SC 740

SC 740 – система предназначенная для отмывки трафаретов и собранных электронных узлов в струях водного раствора. Система работает по запатентованной технологии, где форсунки движутся строго симметрично по обе стороны изделия, что позволяется исключить повреждения из-за разности давления воды.

Система оснащена двумя баками для моющего раствора и ополаскивающей жидкости. Бак для раствора оснащен нагревателем осуществляющий подогрев до 60 °С. Стадия сушки проходит при температуре воздуха до 85 °C с помощью воздушных ножей. Также одной из особенностью данной системы является оснастка для расположения изделий: классическая, где несколько печатных плат закрепляются по края, и корзинного типа с разными вариантами размера корзин.

Система также может оснащаться системой водоподготовки для ополаскивания изделий деионизованной водой.

  • Работа с отмывочными материалами на водной основе
  • Сушка горячим воздухом
  • Небольшие габаритные размеры
  • Оптимальное соотношение цена / качество
  • Хранение до 99 программ отмывки
Технические характеристики
Максимальные размеры
отмываемых изделий
740 х 740 мм
Рабочий процесс
  1. Отмывка.
  2. Промывка DI-водой
  3. Сушка
Резервуары Бак для отмывочного раствора: 65 л
Бак для промывочной воды: 32 л
Сушка горячим воздухом Принудительная конвекция + воздушные ножи
Температура сушки до 85 °С
Требования к подключению
Электропитание 380В, 3 фазы, 50Гц
Энергопотребление 5 кВт
Сжатый воздух 6-8 бар
Габариты (Д х Ш х В) 950 х 1250 х 1850 мм
Вес 360 кг
