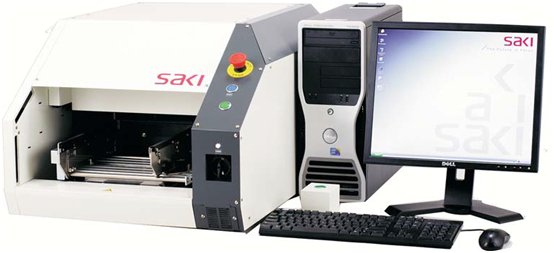

Настольная система автоматической оптической инспекции BF-COMET 18

Настольная система автоматической оптической инспекции BF-COMET 18 предназначена для простого анализа установленных электронных компонентов методом сканирования и сравнения с эталонным образцом. Изображение передается через систему линз и зеркал на матрицу высокого разрешения изображение и проводится анализ. Данная система оптической инспекции удобна тем, что имеет сравнительно небольшие размеры, невысокую стоимость и высокую производительность, так как процесс сканирования происходит достаточно быстро, сравнимо с печатью обычным принтером листка А4. Система предназначена для определения простых дефектов, таких как наличие или отсутствие компонента, смещение компонента, наличие отсутствие припоя. Система очень проста в программировании отлично подойдет для анализа серий не очень сложных печатных плат.

Технические характеристики
Размер печатных плат	от 50 x 50 мм до 330 x 250 мм
Зазор над печатной платой	40 мм
Зазор под печатной платой	60 мм
Разрешение	18 мкм
Допустимое коробление платы	±2 мм
Зазор по краям платы	3 мм
Время сканирования	~ 15 сек
Камера	Линейная цветная CCD camera
Тип инспекции	после установки компонентов, линейное сканирование
Контролируемые параметры
Отсутствие компонента, Неверный компонент, Смещение компонента, Проверка полярности, Поднятый вывод, Поднятый корпус, Перевернутый компонент, Отсутствие припоя, Перемычки, Посторонние объекты
Требования к помещению
Электрическое подключение	220 В / 50 Гц, 1 фаза
Габаритные размеры (Д х Ш х В)	580 x 850 x 452 мм
Вес	~ 80 кг

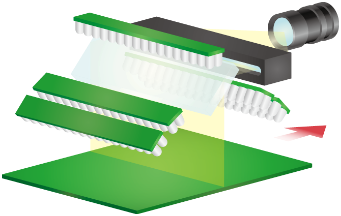

Линейная система сканирования
