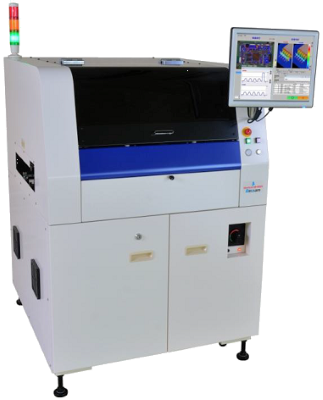

Конвейерная установка автоматического оптического 3D контроля Sherlock-1000DS

Конвейерная установка автоматического оптического 3D контроля Sherlock-1000DS

Система 3D позволяет проводить объемный анализ инспектируемых объектов путем измерения высоты, в отличии от 2D систем, в которых нет данных по высоте компонента. Данная система способна определять приподнятые компоненты и выводы, а также определять объем припоя и прочее. Система осуществляет проверку платы со скоростью 50 см2/сек, используя систему 2D и 3D инспекции одновременно. Машина моделирует 3-х мерную карту поверхности инспектируемого объекта в реальном времени.

Конвейерная установка автоматического оптического 3D контроля Sherlock-1000DS- преимущества
  • Две системы подсветки (RGB + warm light LED)
  • Удобное программное обеспечение
  • Возможность работы по сети
  • Простота программирования и настройки системы
  • Управление с сенсорной панели 21,5”
Технические характеристики
Размер печатных плат от 50 x 50 мм до 510 x 460 мм
Зазор над печатной платой 30 мм
Зазор под печатной платой 20 мм
Скорость инспекции 50 см2/сек (2D+3D)
Минимальный размер компонента 0201
Область инспекции 49 мм (ширина сканирующей линии)
Глубина резкости 5 мм
Разрешение 24 мкм (3D)
12 мкм (2D)
Повторяемость позиционирования 7 мкм
Настройка ширины конвейера автоматическая
Рабочее направление Слева направо или справа налево
Тип инспекции После пайки, после установки компонентов,
после нанесения паяльной пасты
Подсветка RGB + теплый белый свет
Камера 12 Мп
Высота конвейера 920±50 мм
Контролируемые параметры
Отсутствие компонента, неверный компонент, смещение компонента, проверка полярности
Наличие припоя, количество припоя, смачиваемость вывода/ площадки, форма галтели,
Распознавание маркировки, границы контактных площадок, перемычки, посторонние объекты
Требования к помещению
Электрическое подключение 220 В / 50 Гц, 1 фаза
Сжатый воздух 5 бар (~5 л/ мин.)
Габаритные размеры (Д х Ш х В) 985 x 1100 x 1400 мм
Вес 354 кг
