Система инспекции нанесения паяльной пасты MS11

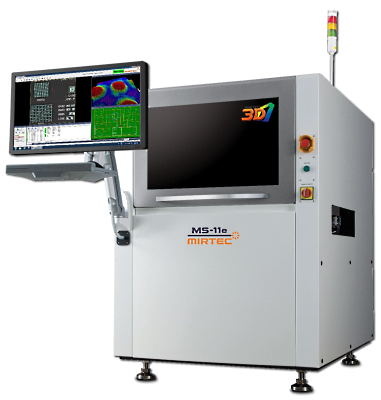

Система инспекции нанесения паяльной пасты MS11

Данная система SPI предназначена для инспекции нанесения паяльной пасты. Система встраивается в линию посредством SMEMA интерфейса после автоматического принтера. В данной системе SPI используется бестеневая технология многочастотного муара, что позволяет с высокой точностью определить объем, размеры и форму столбика нанесенной паяльной пасты.

В системе SPI используется два прожектора света проецирующие на поверхность платы «муаровый» рисунок. Помимо этого, реализована функция, учитывающая коробление платы, при осуществлении инспекции паяльной пасты. В установке инспекции нанесения паяльной пасты реализована функция 3D визуализации, что позволяет быстро сориентироваться оператору при необходимости его вмешательства. В модельном ряде представлено несколько систем для плат большого и малого размера, а также с двойным конвейером. Данная система SPI отлично подойдет при серийной сборке сложных электронных узлов.

Система инспекции нанесения паяльной пасты MS11 - особенности
  • Муаровая технология 3D инспекции
  • Камера высокого разрешения
  • Автокорректировка фокуса для работы с короблеными платами
  • Удобное программное обеспечение
Технические характеристики
Разрешение камеры 25МП; 6 мкм 16МП; 15 мкм 16МП; 10 мкм
Скорость инспекции 1800 мм2/сек 6600 мм2/сек 3000 мм2/сек
Минимальный инспектируемый размер 0201 мм 0603 мм 0402 мм
Высота столбика пасты  40 – 500 мкм
Размер печатных плат от 50 x 50 мм до 510 x 460 мм
Толщина платы 0,5 – 5 мм
Зазор над печатной платой 20 мм
Зазор под печатной платой 50 мм
Электрическое подключение 220 В / 50 Гц, 1 фаза, 1,1 кВт
Сжатый воздух 5 бар
Габаритные размеры (Д х Ш х В) 1080 x 1470 x 1610 мм
Вес 990 кг
