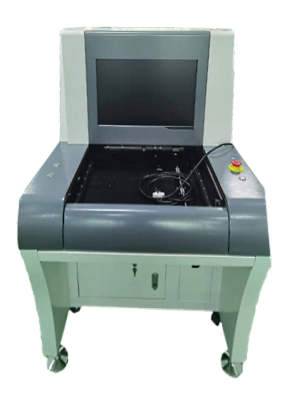

Система автоматической оптической инспекции мод. A-LO

Система автоматической оптической инспекции мод. A-LO
Система автоматической оптической инспекции мод. A-LO - особенности
  • Немецкая камера Basler 20 Мп
  • Система инспекции методом многоступенчатой подсветки
  • Высокая скорость инспекции
Технические характеристики
Размер печатных плат от 20 x 50 мм до 450 x 350 мм
Зазор над печатной платой 45 мм
Зазор под печатной платой 30 мм
Разрешение камеры 20 Мп
Толщина платы 0,3 – 5 мм
Зазор по краям платы 3 мм
Точность позиционирования ± 8 мкм
Скорость позиционирования до 800 мм/с
Тип инспекции После пайки, после установки компонентов,
после нанесения паяльной пасты
Тип подсветки многоступенчатая кольцевая светодиодная подсветка
Контролируемые параметры
Отсутствие компонента, Неверный компонент, Смещение компонента, Проверка полярности
Наличие/отсутствие припоя, качество паяного соединения, форма галтели
Распознавание маркировки, перемычки, посторонние объекты
Требования к помещению
Электрическое подключение 220 В / 50 Гц, 1 фаза
Сжатый воздух 4-6 бар
Габаритные размеры (Д х Ш х В) 900 x 1100 x 1300 мм
Вес ~ 420 кг
