Установка для нанесение жидкой паяльной маски методом сетко-трафаретной печати

Установка для нанесение жидкой паяльной маски методом сетко-трафаретной печати

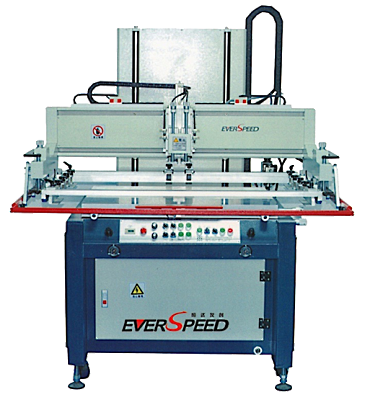

Полуавтоматическая установка сетко-трафаретной печати CD-6575 предназначена для нанесения жидкой паяльной маски на заготовки печатных плат. Установка оснащена столом, на котором крепится заготовка, держателем рамы для автоматического ее перемещения вверх и вниз, а также двумя автоматическими ракелями с независимыми приводами. Для точного совмещения трафарета с заготовкой на установке используются микрометрические винты. Подъём рамы происходит по двум направляющим, расположенных на правом и левом краях рамы. Это даёт возможность поднимать раму не вертикально, а последовательно – сначала один край рамы, а затем другой.

Такая мера значительно облегчает отделение сетки от заготовки и обеспечивает большую равномерность нанесения маски. Для нанесения паяльной маски стол автоматически сдвигается в небольшом диапазоне по осям X и Y между первым и вторым проходами ракеля. Сдвиг обеспечивает наиболее тщательное нанесение паяльной маски на поверхность заготовки, а также более полное заполнение маской отверстий малого диаметра.

Особенности:
  • частотный контроллер для точной регулировки скорости и длины перемещения ракелей
  • автоматическая регулировка скорости нанесения
  • вакуумный рабочий стол из нержавеющей стали со шкалой для точного позиционирования заготовок
  • легко регулируемый угол наклона, давление каждого ракеля и зазор между трафаретом и заготовкой
  • защита для обеспечения безопасности оператора
Технические характеристики
  CD-6575
Максимальный область нанесения 650 х 750 мм
Максимальный размер рамы трафарета 920 х 1200 мм
Максимальная толщина трафарета 50 мм
Размеры рабочего стола 700 х 920 мм
Ход рамы 350 мм
Максимальная производительность 800 плат в час
