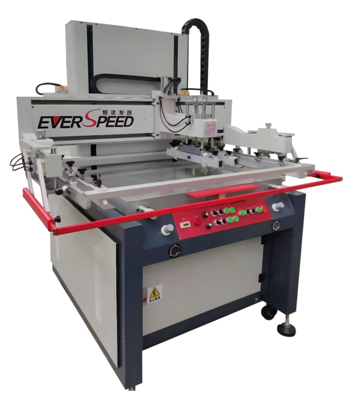

Полуавтоматическая установка сетко-трафаретной печати
для нанесения маркировоки на печатные платы

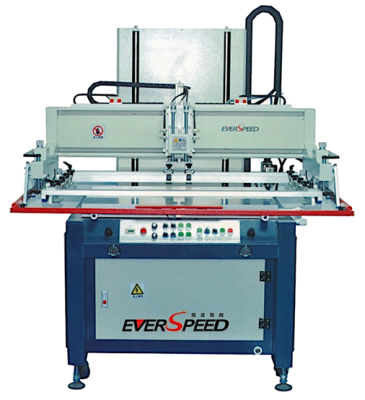

Принтер для нанесения маркировки CD-6575

Полуавтоматическая установка сетко-трафаретной печати CD-6575 предназначена для нанесения маркировочной краски на печатные платы. Установка оснащена столом, на котором крепится плата, держателем рамы для ее автоматического перемещения вверх и вниз, а также двумя автоматическими ракелями с независимыми приводами. Для точного совмещения трафарета с заготовкой на установке используются микрометрические винты. Подъём рамы происходит по двум направляющим, расположенных на правом и левом краях рамы. Это даёт возможность поднимать раму не вертикально, а последовательно – сначала один край рамы, а затем другой. Такая мера значительно облегчает отделение сетки от заготовки и обеспечивает большую равномерность нанесения маркировки.


Особенности:
  • частотный контроллер для точной регулировки скорости и длины перемещения ракелей
  • автоматическая регулировка скорости нанесения
  • вакуумный рабочий стол из нержавеющей стали со шкалой для точного позиционирования плат
  • легко регулируемый угол наклона, давление каждого ракеля и зазор между трафаретом и платой
  • защита для обеспечения безопасности оператора
Технические характеристики
Максимальный область нанесения 650 х 750 мм
Максимальный размер рамы трафарета 920 х 1200 мм
Максимальная толщина трафарета 50 мм
Размеры рабочего стола 700 х 920 мм
Ход рамы 350 мм
Максимальная производительность 800 плат в час
