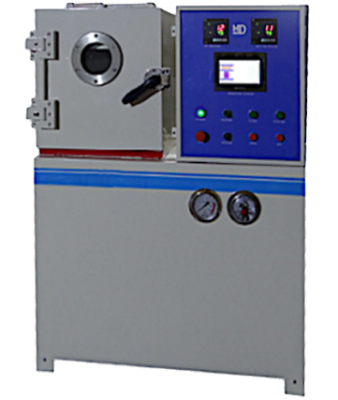

Пресс для многослойных печатных плат

ZCY - пресс для изготовления малых серий и прототипов многослойных печатных плат. Он позволяет прессовать профессиональные многослойные печатные платы в соответствии с Вашими требованиями. Пресс оборудован двумя плитами с электрическим нагревом. Все этапы процесса, такие как нагрев, давление и контроль времени управляются в полностью автоматическом режиме благодаря системе управления. Все стадии процесса хранятся в программе прессования в памяти контроллера и могут быть загружены при необходимости.

Последовательность операций:

собранный пакет плат помещается в пресс-форму
создается давление
включается нагрев
происходит прессование при заданной температуре
пакет охлаждается после прессования
пакет изымается из пресса

Технические характеристики
	SUNY-ZCY300	SUNY-ZCY400
Максимальное усилие прессования	20 т	50 т
Количество просветов	1	1
Размеры нагреваемой плиты	300 х 400 мм	400 х 400 мм
Максимальные размеры заготовки	350 х 280 мм	250 х 250 мм
Максимальная рабочая температура	300 °C	260 °C
Высота просвета	150 мм	150 мм
Параллельность	≤ 0,04 мм	≤ 0,04 мм
Нагрев	электрический	электрический
Точность поддержания температуры на плитах	± 2 °C	± 2 °C
Максимальное рабочее гидравлическое давление	25 МПа	20 МПа
Точность поддержания давления	0,5%	0,5%
Скорость сжатия	20 мм/сек	5 мм/сек
Скорость прессования	20 мм/сек	6 мм/сек
Степень вакуума	0,09 МПа	0,09 МПа
Габаритные размеры	1200 х 800 х 1500 мм	1200 х 800 х 1500 мм
Вес	800 кг	800 кг
