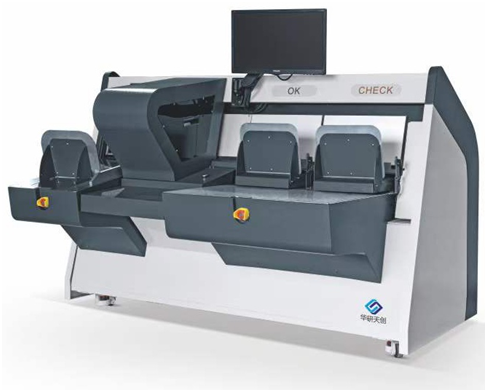

Установка визуального контроля печатных плат S35

Установка S35 предназначена для автоматического визуального контроля готовых печатных плат. Установка автоматического визуального контроля использует основу визуального контроля печатных плат, а именно: сравнение полученных данных с CAD данными пиксель к пикселю. Применение таких систем позволяет существенно ускорить процесс финишного контроля, а также повысить качество выхода годных.

Проверяемые поверхности: Внешние слои после горячего лужения, нанесения иммерсионного золота, нанесения паяльной маски и т.п.

Определяемые дефекты: Паяльная маска на площадке, голая медь, впадины, неравномерность ширины линии, отсутствие паяльной маски, дефекты маркировки, включения инородного материала, дефекты золочения, изменение цвета, вкрапления и т.п.

Технические характеристики

Минимальные размеры плат	80 х 80 мм
Максимальные размеры плат	250 х 400 мм
Толщина	0,6 – 2 мм
Габаритные размеры (Ш х Д х В)	1450 х 2050 х 1750 мм
