Установка автоматического оптического контроля печатных плат

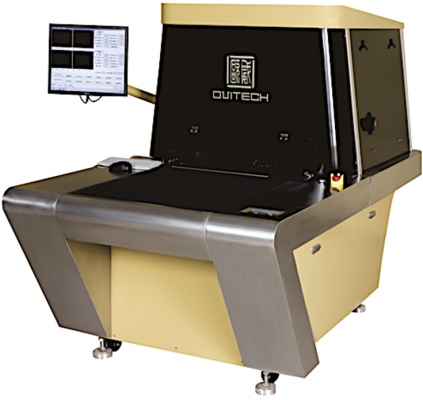

Установка автоматического оптического контроля печатных плат Toptech использует основу оптического контроля печатных плат, а именно: сравнение полученных данных с CAD данными пиксель к пикселю. Система Toptech позволяет контролировать продукцию в соответствии с установленными правилами контроля качества. Светодиодная камера высокой яркости не пропускает даже мельчайшие дефекты. Контроль продукции происходит на любом этапе производства. Просмотр в реальном времени и маркировка найденных дефектов упрощают этап проверки.

Проверяемые поверхности: Внутренние и внешние слои, сигнальные слои, медь после травления, после оксидирования и после обработки поверхности, гальваническое золото, базовые, композитные эпоксидные материалы, гибкие материалы.

Определяемые дефекты: Разрывы, короткие замыкания, неравномерность ширины линии, царапины, выступы, впадины, недостающая и излишняя медь, протравы, смещенные отверстия, ошибки размеров и положений элементов, потерянные или лишние элементы и т.п.

Технические характеристики

Максимальные размеры плат	660 х 711 мм
Толщина	0,05 – 5 мм
Минимальная ширина линии/зазора	50 мкм
Источник света	светодиодная система с холодным светом
Рабочий стол	вакуумный
Производительность при толщине линии 125 мкм	200 сторон / час
Производительность при толщине линии 100 мкм	180 сторон / час
Производительность при толщине линии 75 мкм	160 сторон / час
Производительность при толщине линии 50 мкм	120 сторон / час
