Установка сверления базовых отверстий в слоях

Установка сверления базовых отверстий в слоях

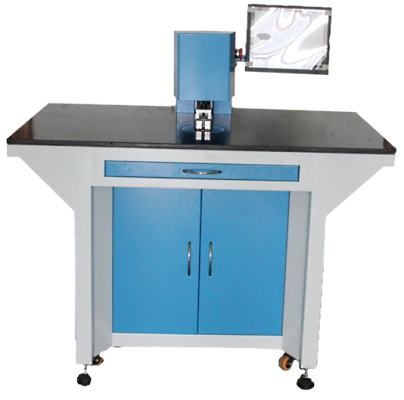

Автоматическая установка сверления SRL-05 предназначена для точного сверления базовых отверстий во внутренних слоях перед сборкой пакета для прессования многослойных печатных плат. Отверстия сверлятся по центру рисунка в виде мишени, нарисованного или вытравленного на слое.

Технические характеристики
Точность сверления ± 30 мкм
Скорость сверления отверстия 0,45 – 0,6 сек
Шпиндель 20 000 – 60 000 об/мин
Диаметр сверления 1 – 4 мм
Область сверления 500 х 1200 мм
Рабочий стол 710 х 1200 мм
Основание гранит
