Установка пробивки базовых отверстий в фотошаблонах

Установка пробивки базовых отверстий в фотошаблонах

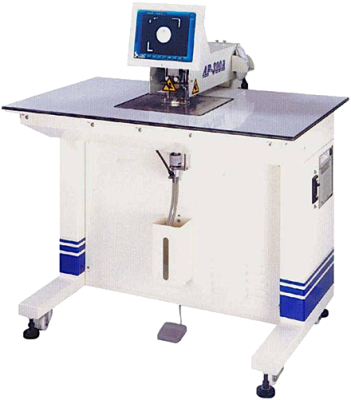

Установка AP-320A предназначена для точной пробивки базовых отверстий в фотошаблонах, печатных плат. Отверстия пробиваются по центру рисунка в виде мишени, нарисованного на фотошаблоне.


Преимущества:
  • Установка оснащена ЖК дисплеем, на который выводится изображение, полученное с видеокамеры, а также меню и режимы работы установки;
  • Интерактивное программное обеспечение на основе ОС Windows обеспечивает простую, быструю и эффективную работу с установкой;
  • Большая рабочая поверхность стола установки позволяет легко передвигать и вращать шаблон;
  • Для большей надёжности распознавания в установке применены два источника освещения. Освещение в отражённом свете и прямое освещение;
  • Установка работает с высокой скоростью, бесшумно и с низким уровнем вибрации.
Технические характеристики
Толщина пробиваемого материала 0,1 – 0,8 мм
Скорость работы установки 1 отверстие в секунду
Точность ± 15 мкм
Диаметр пробиваемого отверстия 1,0 – 4,0 мм
Диаметр мишени 0,5 – 4,0 мм
Минимальная рабочая область 100 х 200 мм
Максимальная рабочая область 800 х 600 мм
Подсветка светодиодная, в прямом и отраженном свете
Управление мышь и педальный выключатель
