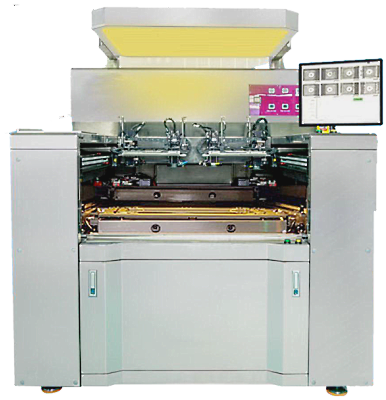

Установка экспонирования печатных плат с автоматическим совмещением

Установка экспонирования печатных плат модели HC-SA2421-DS с атематическим совмещением по CCD камерам предназначена для двухстороннего экспонирования сухого пленочного фоторезиста, защитной паяльной маски и маркировочного фоторезиста при помощи светодиодного источника света. Установка состоит из системы экспонирования, двух вакуумных рам, замкнутой системы охлаждения ламп и системы управления процессом экспонирования. Система экспонирования состоит из светодиодной головки с двумя блоками светодиодов.
- Одновременное экспонирование с двух сторон;
- УФ-светодиодная технология экспонирования;
- Две рамы экспонирования;
- 8 CCD камер для совмещения по оптическим мишеням;
- Неподвижный светодиодный блок;
- Сенсорный экран управления;
- Экспонирование внутренних, внешних слоев, паяльной маски и маркировки;
- Регулируемые режимы экспонирования.
Материал рам экспонирования | стекло |
Время экспонирования | менее 10 сек |
Максимальная площадь экспонирования | 546 x 622 мм |
Толщина заготовки | 0,1 – 3,5 мм |
Минимальная толщина проводника / зазор | 50 / 50 мкм |
Равномерность излучения | более 85% |
Количество CCD камер | 8 шт. |
