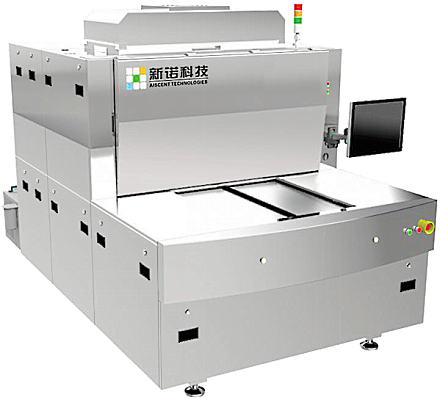

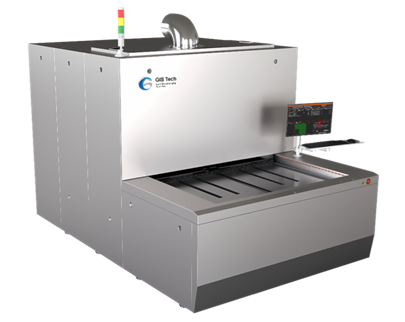

Установка прямого экспонирования печатных плат

Установка прямого экспонирования печатных плат


Высокая производительность:

Технология светодиодов в комбинации с полосой длин волн позволяет получить высокую производительность при высоком качестве экспонирования даже на паяльной маске. Различные длины волн имеют пиковые значения как в поглощаемом, так и проходящем спектре паяльной маски. Благодаря чему происходит полимеризация как верхнего, так и нижнего слоя, позволяя получить полностью полимеризованный слой с оптимальной адгезией к заготовке.

Изменяемая длина волны для наилучшего качества:

Комбинация различных длин волн позволяет экспонировать все типы резистов посредством модуляции длины волны. Достижение наивысшего качества рисунка происходит благодаря технологиям обработки края проводника, функции высокоточного автофокуса и алгоритму корректировки базирования для компенсации различных видов деформаций.

Технические характеристики
Длина волны 405 ± 5 нм
Максимальный размер экспонирования 620 х 810 мм
Минимальный размер экспонирования 100 х 100 мм для внутренних слоев
200 х 200 мм для внешних слоев
Толщина заготовки от 0,05 до 5 мм
Мин. ширина проводника / зазора 35 / 35 мкм
Допуск ширины проводника ± 10%
Точность позиционирования ± 12 мкм
Глубина фокуса ± 200 мкм
Обрабатываемые поверхности внутренние и внешние слои, паяльная маска
Производительность
(область экспонирования 620 х 510 мм)
прибл. 15 секунд при энергии экспонирования 80 мДж
Выравнивание по 4 меткам
Формат данных Gerber RS-274X
Загрузка / разгрузка Вручную
