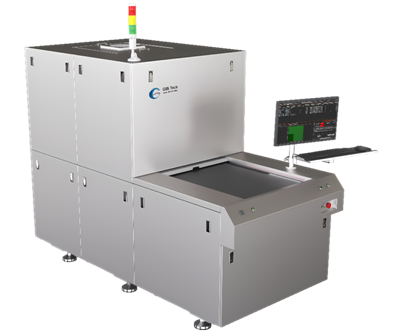

Установка прямого экспонирования печатных плат

Установка прямого экспонирования печатных плат


Установка прямого экспонирования печатных плат серии Ledia заменяет несколько этапов технологии фотолитографии от процесса изготовления фотошаблонов до процессов экспонирования. Ledia – это установка прямого экспонирования для быстрого и рентабельного изготовления современных печатных плат. Благодаря использованию светодиодов с разными длинами волн возможно экспонирование как фоторезиста, так и паяльной маски с высокой производительностью. Точное базирование позволяет экспонировать платы даже при нелинейных искажениях (рисунок платы корректируется при помощи программного обеспечения).


Особенности:
  • прямое экспонирование при помощи светодиодных источников
  • модульная конструкция, позволяющая увеличить производительность за счет установок дополнительных экспонирующих головок
  • автоматическое совмещение при помощи видеокамер
  • изолированная зона экспонирования со встроенным HEPA-фильтром
  • работа со стандартными типами материалов
  • экспонирование даже на неровных поверхностях
  • очень малая тепловая нагрузка на экспонируемый материал
  • высокая производительность как при экспонировании фоторезиста, так и при экспонировании паяльной маски
  • роботизированная система для автоматизации процесса экспонирования
Технические характеристики
Основные характеристики Ledia SB Ledia SD
Экспонирующая головка высокомощные УФ светодиоды с "цифровым зеркалом"
Длина волны 350 – 420 нм (пиковые значения: 365 нм, 385 нм)
или 350 – 440 нм (пиковые значения: 365 нм, 405 нм)
Максимальный размер поля экспонирования 540 х 661 мм 610 х 661 мм
Толщина заготовки от 0,2 до 6 мм
Минимальная ширина проводника / зазор 30 / 30 мкм
Точность позиционирования ± 10 мкм
Повторяемость ± 3 мкм
Разрешение 2,5 мкм при 10.160 ppi
Производительность (плата 406 х 510 мм) до 228 сторон/час
Чувствительность резиста 7 – 1000 мДж/см2
Обрабатываемые поверхности внутренние и внешние слои, паяльная маска
Количество модулей экспонирования 3/5/6
Загрузка / разгрузка вручную или робот (опция)
