InterFace Performance Materials Altenkirchen GmbH (Германия)

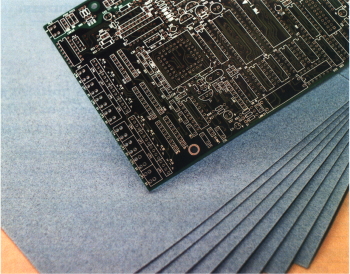

Буферный материал для прессования печатных плат BluPad 308/70/T

Буферный материал BLUPAD
Усовершенствованный материал для уравнивания температуры и давления при ламинировании печатных плат

Многократность использования: BluPad 308/70/T является многоразовым буферным материалом. Количество использования каждого листа может достигать 3-7 раз в зависимости от технологии и чистоты производства многослойных печатных плат. Загрязнение материала смолами, появляющимися из стеклоткани при процессе прессования, значительно сокращает количество использования BluPad. Для избежания загрязнений, как правило, используются триацетатные и ацетатцеллюлозные пленки, которые прокладываются между пакетом буферного материала и пресс-плитами. С целью увеличения количества использования BluPad до 10 и более раз, рекомендуется применять «систему с заменой листа». В этом случае один из листов пакета после каждого цикла прессования может заменяться на новый. «Система с заменой листа» означает, что «Новый» лист укладывается непосредственно на пресс-форму, а «старый» убирается с противоположной стороны пакета буферного материала.

Теплопроводность: Для достижения необходимой теплопроводности необходимо в два раза меньше листов буферного материала по сравнению с крафт-бумагой (кабельной бумагой). BluPad 308/70/T не прилипает к пресс-форме после 3-4х часов непрерывного процесса прессования при температуре в 190ºC и при давлении в 60 кгс/см2.

Постоянство характеристик: BluPad 308/70/Т имеет постоянное тепловое сопротивление и качество, которое не изменяется после процесса прессования. Передача температуры при использовании BLUPAD эквивалентно крафт-бумаге (кабельной) – нет необходимости в изменении параметров и режимов прессования.

Состав: Текстильное волокно, разработанное при помощи специальных технологий, делающее материал особо жароустойчивым.

Преимущества:

  • Равномерное выравнивание температуры и давления по всей площади поверхности прессования.
  • Простота применения
  • Снижение затрат за счет многократного использования.
  • Обеспечение однородного потока смолы в ламинате при процессе прессования.
  • Не липнет к пресс-форме.
  • Простота утилизации, экологически безопасен

Технические характеристики

Сравнение с Крафтбумагой (целлюлозной)
  BLUPAD Крафтбумага
Разложение (химическое) бумаги > 190ºC (374ºF) > 175ºC (347ºF)
Время прессования Сжимаемость Повторяемость
  При нагрузке 450 л.с. После нагрузки 450 л.с.
  BluPad Крафт-бумага BluPad Крафт-бумага
Нормальные условия 14% 8% 62% 70%
2 часа при 190ºC 13% 7% 63% 74%
10 часов при 190ºC 13% 4% 63,5% 60%

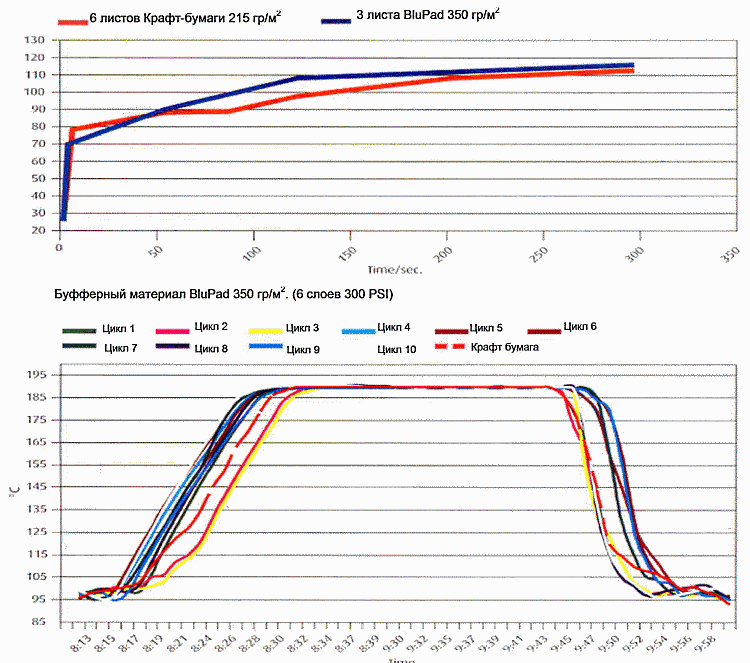

Передача температуры (нагревательная плита 170ºС (338ºF)
Передача температуры
Удельный вес Толщина Плотность
350 гр/м2 0,62 +/-0,05 мм 0,56 гр/см3
Марка буферного материала Применение Кол-во использований
BluPad 308/70/Т 350 гр/м2 МПП и ламинат 3 - 5
BluPad 308/70/ТH 215 гр/м2 МПП и ламинат 6 - 10
WhitePad 1 mm Гибкие платы 1-2
WhitePad 1,4 mm Гибкие платы 1-2
